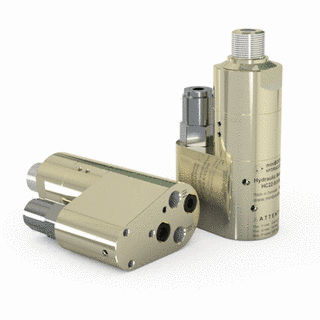

オイル用圧力マルチプライヤ HC22

説明 HC22はわずか2.3kgのコンパクトなユニットです。 高圧の構築と維持が必要な様々な用途での使用に最適です。 HC22は供給圧力を高い出口圧力まで上昇させ、自動的にオイル消費量を補償して高圧を維持します。 HC22には、ブースターセクションへの入口圧力を制御するための減圧弁（PRV）と、選択した増幅比に対して入口流量を許容される最大値まで低減するためのオプションのオリフィスが組み込まれています。 内蔵の減圧弁（PRV）は、ブースターと高圧工具の両方を高圧から保護します。 タンクライン圧力の変化に関係なく、安定した高圧を確保します。 関数 基本的な操作を関数図に示します。 オイルは指向性バルブ（顧客システム内）を介してINポートに供給され、PRV（pos.5）を通って自由に流れ、内部チェックバルブを高圧側 Hに流れます。この状態では、ブースタを通る最大流量が達成され、早送り機能が与えられます。 高圧側 Hのポンプ圧力に達すると、内部チェックバルブが閉じます。 エンド圧力は、振動ポンプユニットOPによって達成されます。 高圧側 Hの終点圧力に達すると、ユニットは自動的に停止します。 消費や漏れにより高圧側の圧力降下が存在する場合、OPバルブは自動的に作動し、終圧を維持します。
