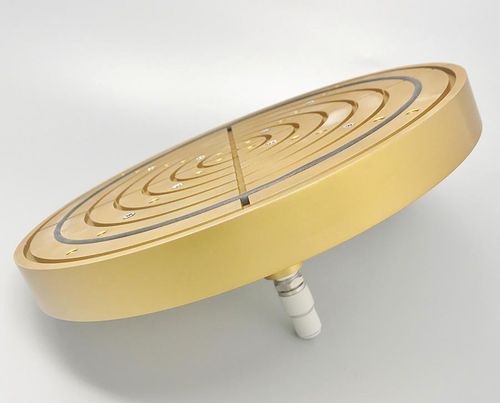

回転真空チャック Roto-Vac Gen II

円形ターニング用途用

ロータリー真空チャック はい、それは本当です！ 旋盤または回転テーブル用の真空システムで、従来の方法では保持できない用途にオプションを提供します。 当初は薄い材料と複合材料向けに設計されていますが、新たに設計された真空グリッパを使用することで、予想以上に積極的に機械加工できることがわかりました。 これらのグリッパは、ワークの裏側にくぼみを残しますが、場合によっては横荷重を 400% 以上増加させます。 グリッパは、必要に応じて面上の32 M6ねじ穴に持ち上げ/下げる/再配置することができ、9つの溝のうちの1つからガスケット材料を取り外す/再取り付けることによって、真空チャンバのサイズを簡単に変更することができます。 お客様の用途に可能な最大径を常に選択してください。 固体ビレットから製造され、シャフトと真空チャンバ間の同心度、剛性の向上、カスタム変更が必要な場合に必要な余分な材料を保証します。 たとえば、フェースプレートまたはシャフト径のサイズを小さくし、ワークピースの加工ミラーイメージをカスタムアプリケーション用にフェイスプレートに縮小します。 1,100 RPM用に設計されたロータリープッシュ接続継手ですが、本製品を使用する際には一般的な加工方法と常識を考慮する必要があります。 軽量の機械加工用途におすすめ-ご質問があればお問い合わせください。 継手は5/16または8mmのチューブ用です。 旋盤で使用する場合、真空ポンプと真空チャックの間にクーラントトラップを配置したスチールチューブが必要です。 回転テーブルにはフレキシブルチューブを使用できますが、スチールチューブは常に推奨される方法です。
