機械式クランプ工具 Side-Loc Xpansion

機械加工用軸カム

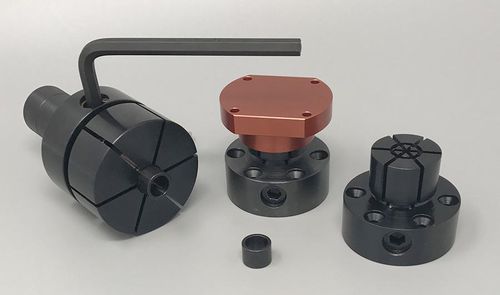

サイドロックXpansionクランプ サイドロックXpansionクランプは側面から作動し、止まり穴の用途に最適です。ミルと旋盤の両方の用途向けに製造されています。 カムシャフトとプランジャは、クランプを側面から拡張します。 当社のオリジナルIDクランプと同じ取付寸法。 Side-Loc Xpansion Clampは、ソケットヘッドカムシャフトを側面に回すことによって作動し、テーパ付きプランジャを動かしてクランプを拡張します。 ロックリングは、正確な予め設定された直径と剛性を機械加工に提供します。 ロックリングの最大トルク 10 フィートポンド (13 N.m.) 当社のオリジナルID Xpansion™ クランプと同様に、Side-Loc Xpansion クランプにはデッドレングス機能があり、これは公差寸法をクローズするために重要です。 Side-Loc Xpansion Clampは、フライス加工用と旋盤加工用の2つのスタイルで設計されています。 各モデルには1つのサイズがあります。 ミルのサイドロックXpansionクランプは、1.120〜.710（28.4〜18ミリメートル）と2.09〜.710（53〜18ミリメートル）の旋盤バージョンで加工することができます。 旋盤バージョンには1″（25mm）ストレートシャンクがあります。
