周辺測定機 Formtracer series

粗度CNC

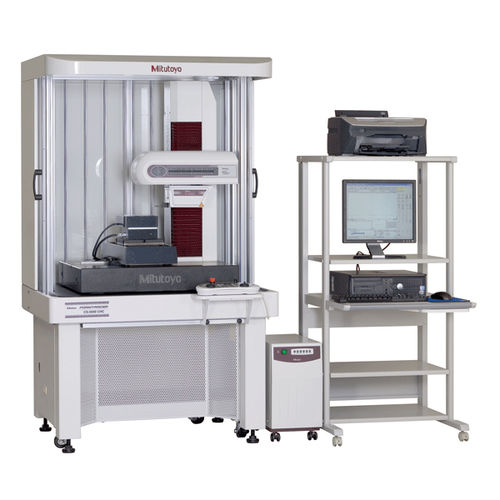

三豊フォルムトレーサーエクストリームCS-5000CNCは、スタイラスタイプCNC 表面測定器です。 表面粗さと形状/輪郭の高精度で同時測定できます。 最大駆動速度は、X1では40mm/秒、Z2軸では200mm/sです。 これにより、高速での位置決めを防ぎ、複数のプロファイルや複数のワークピースを含む測定作業のスループットが大幅に向上する可能性があります。 CS-5000CNCは、X1軸に対して6.25nmの高分解能を提供し、Z1軸4nm/8nm（CS-5000CNC）および1nm/2nmの高分解能を提供します。 これは、X1 軸とZ1 軸に含まれるMitutoyoレーザーホロスケールによって可能になります。 また、成形/輪郭および表面粗さをバッチ単位で測定できます。 Z1 軸検出器は、動的測定力の変化に制限がある広範囲の測定機能を実装するためにアクティブ制御方式を使用します。 Z1 軸検出器は、衝突を避けるための安全装置も備えています。 これにより、本体とワークピース/治具の衝突が発生した場合に検出器が自動停止します。
