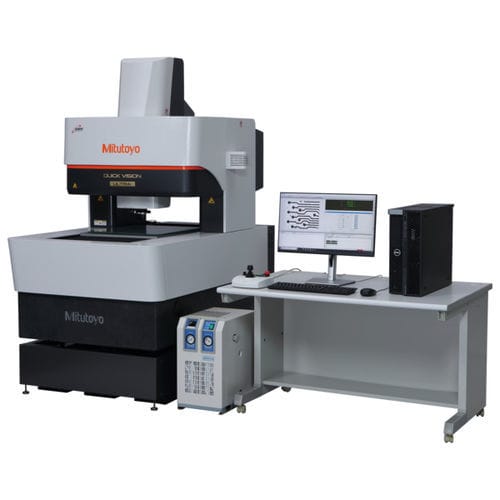

視覚測定システム Quick Vision ULTRA

3DCNC研究所用

このCNC画像測定システムは、超高精度を実現します。 クイックビジョンULTRAは以下のメリットを提供します： - 高精度エアベアリングリニアガイドシステムにより、軸方向移動の真直度が最大化されます。 - 地下11mの超精密施設で製造された高分解能（0.01μm）スケールを全軸に使用。 - スケールは熱膨張係数がほぼゼロのガラス製で、温度変化による測定精度の変動が最小限に抑えられています。 - ベース構造は有限要素法解析を用いて設計されており、最適な剛性／重量比と、温度変化に対する軸直角度／垂直度という優れた幾何学的安定性を兼ね備えています。 - ISO 10360-7に準拠した精度仕様も可能です（要リクエスト）。 - オプションのPFF機能により、3Dトポグラフィー測定が可能です。
