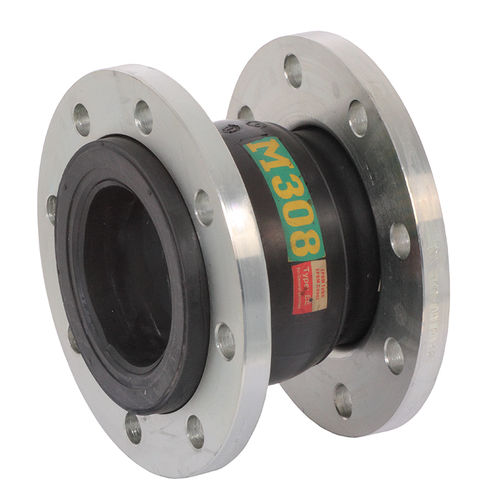

ゴム製伸縮管継手 308 TIFQ
円形フランジ取り付け

ゴム製伸縮管継手
ゴム製伸縮管継手
お気に入りに追加する
商品比較に追加する


特徴

材質
ゴム製
形状
円形
取り付け方法
フランジ取り付け
応用
配管用, 水
その他の特徴
フレキシブル
公称直径

最少: 32 mm
(1.26 in)

最大: 400 mm
(15.75 in)

使用温度

最少: -10 °C
(14 °F)

最大: 110 °C
(230 °F)

長さ

最少: 95 mm
(3.74 in)

最大: 265 mm
(10.43 in)

圧力

最少: 8.8 bar
(127.6 psi)

最大: 16 bar
(232.1 psi)

詳細

ジョイントをパイプラインに組み付ける前に、本体内部が完全に清浄であることを確認してください。圧縮空気が自由に使える場合は、それを使うとよりきれいになります。パイプラインの対角線は平行で、穴が揃っていなければならない。ボルトを締めた後、ガスケットとして機能する継手の外側がフラットになることを考慮に入れながら、その間のスペースをチェックする。ボルトをフランジ穴にはめ込み、正反対の順序で締め付ける(継手外側の変形をよくするため)。 注:強い応力が継続的にかかる場合は、ジョイント用のストロークリミッター(アイテム307)を使用することをお勧めします。

---
