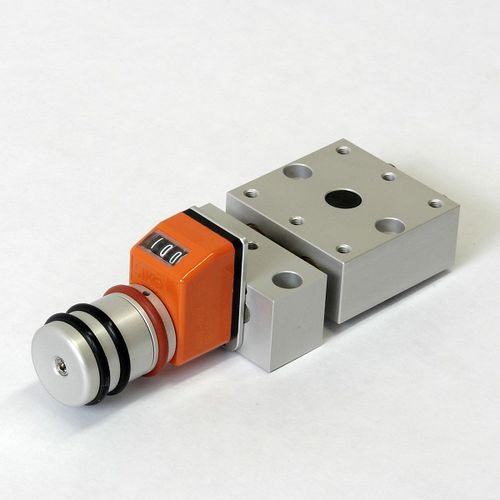

機能:
位置決めテーブルのそりは、
調整トラックが直接
プリロードされたスピンドルとスピンドルナットを介して位置インジケータによって0,1ミリメートルステップに示されているスケールノブを回すことによって調整され、必要なクランプはありません
追加的に固定することができますベアリングブロック上のクランプスクリューKS-M4X7で、
位置インジケータは、2つの構造形態と4つの取り付け位置(右上のコンフィギュレータを見てください)
の性能で利用可能です:ベアリングブロックとソリは、陽極酸化アルミニウム
ガイドレールとスピンドルで作られた軸受ブロックとそり
プラスチック製の
ROHS準拠の
注文例:PT1408-PA-V-R
PT = ポジショニングテーブル
14 = トラベル= 14mm
08 = サイズ8 (Ø Führungssäulen)
PA= 機械的位置インジケーター
V = 位置インジケータの構築フォーム垂直スピンドルのために作られました
R =右側に配置された位置インジケータ
特別な機能:
クランプスクリューを離した後にゼロ位置を選択する自由な選択は、スピンドルの取り付けられていないスケールノブを回して後でクランプすることが可能です
---
