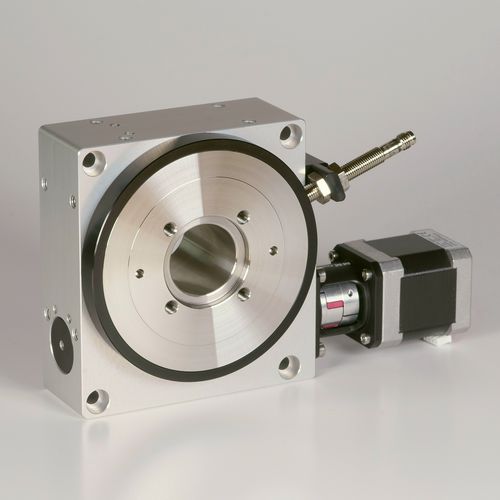

ステッピングモーター付き円テーブル MDT360110-SG-I40-AK-B

横型縦型傾斜

モータ回転テーブル同軸駆動モータ MDT360110-SG-I40-AK-B ギヤ比：40:1 効率：0,33 バックラッシュ：< 0,1° 円振れ：< 0,02ミリメートル パーマ。出力トルク M1：15 Nm、モータ パーマに依存しました。傾きモーメントM2：100 Nm 最大入力回転：600 r/分標準ステップモータ（Nema 17、□42mm） 機能の追加： モータロータリーテーブルはNEMA 17（□42mm）ステップモータ に必要な入力トルク：0,15Nm 最大入力回転：600U/分 最大デューティサイクル：100％ 性能： ターンテーブルと中空シャフトはステンレス製スチール。 プリロードされた低バックラッシュウォームギヤ クロスローラーベアリングは、 陽極酸化アルミニウム製の トルシナルプルーフ爪カップリングで作られた非常に高い傾斜モーメントケースを可能にし、 近接スイッチを介してトルク伝達位置要求を減少させる ために自由に調整可能な回転可能な位置決めリングが可能ワークピース位置 剛性チャートへの位置要求: この図は、回転軸を中心としたモーターターンテーブルの剛性を示しています。 たわみは、回転軸の周りのトルクM1（最大15Nm）に依存する。 バックラッシュは、たわみとは無関係とみなされます。 トルクが常に一方向に作用する場合、たわみのみを適用 して、「 交互荷重、たわみ、バックラッシュを加算する」と表示する必要があります。
