射出成形 シミュレーション用ソフトウェア Designer BLM

メッシングプラスチック射出プロセス3D

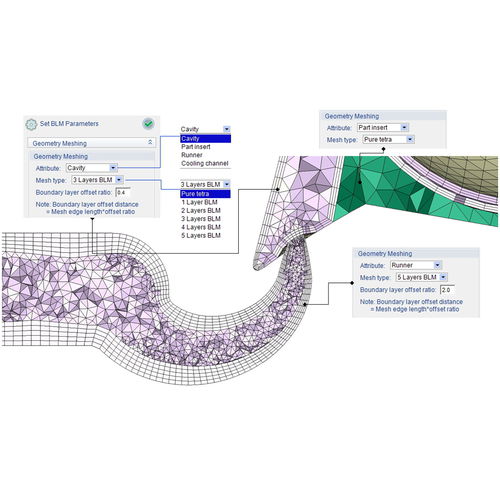

デザイナーBLM 境界層メッシュ（BLM）は、プラスチック射出成形のCAEアプリケーションに最適なメッシュ技術の1つです。 メッシュサイズ、境界層数、オフセット比などのBLMのパラメータは、必要に応じて個別に調整できます。 強力なメッシュ作成カーネルにより、キャビティ、成形品インサート、ランナー、冷却管などの属性に異なるメッシュタイプを適用できます。 Designer BLM でサポートされるメッシュタイプは、四面体と複数レイヤー BLM です。 既定では、プログラムはサーフェスメッシュを作成するための適切なメッシュサイズを決定します。 3 層のプリズマティックメッシュがサーフェスメッシュから内側に生成され、残りの空間が四面体メッシュで埋められます。 その結果、ソリッドメッシュは肉厚方向全体で最低 7 つのレイヤーが確保され、さらに最大 11 レイヤーまで増やすことができ、より精度の高い要件を実現できます。 マルチコンポーネント成形 (MCM) では、成形品、成形品インサート、その他のコンポーネント間の接触面上のソリッドメッシュノードは一致しません。 非一致メッシュトポロジは、流動、保圧、冷却、反りなど、すべての標準解析項目でサポートされています。 これにより、メッシュ準備の労力と時間を削減でき、メッシュ境界が一致しない場合の連続性がソルバーによって自動的に処理されます。
