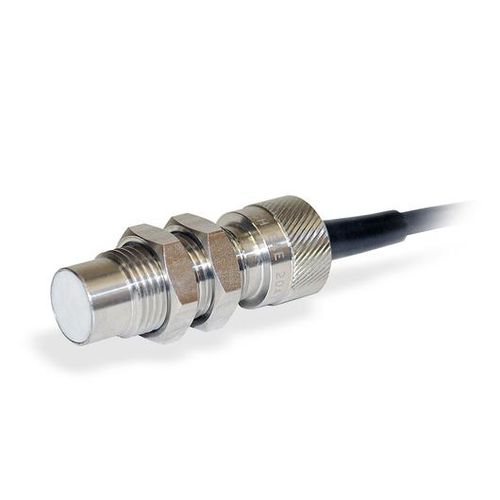

回転速度センサ GE200 HP

誘導型無接触

電磁誘導式スパークプラグセンサー（15フィートケーブル付き GE200 HPは、入力電源とTTLパルス出力を提供するMonarchアンプモジュールに接続する必要があります。 GE200 HPは、ガソリンエンジンの回転数測定用に設計された非接触電磁誘導式センサーです。このセンサは、2サイクルまたは4サイクルのガソリンエンジンのイグニッションコイルまたはマグネトから誘導される高電圧磁束場を検出します。GE200 HPには、15フィート[5m]のケーブルが内蔵されており、150フィート[50m]まで延長することができます。 GE200 HPセンサーは、イグニッションコイルまたはマグネトから30cmまで離して取り付けることができます。センサーは、金属製のエンジンカバーを通して電磁磁束フィールドを検出します。最適な取り付け位置を見つけるには、タコメーターの表示が安定したRPMを示すまで、センサーを高電圧フラックス源の周囲に移動するだけです。 注：エンジンによっては、検出器をフラックス源に対して90°に向けると、実際の回転数の1/2を読み取る場合があります。正確で再現性のある測定のために、センサーがしっかりと取り付けられ、高電圧フラックスソースと平行であることを確認してください。GE200 HPはMonarchアンプモジュールに接続され、アンプモジュールはタコメーターまたはデータ収集システムに接続されます。最もポピュラーなアプリケーションは、GE200 HPとPN:4180-406磁気アンプを使用し、ACT-3Xパネル/ベンチトップタコメーターに接続して回転数を表示する方法です。ACT-3Xの仕様書を参照してください：0～5VDC、4～20mA、TTLパルス出力、2アラームリレー、RS232、USB、イーサネットオプション。
