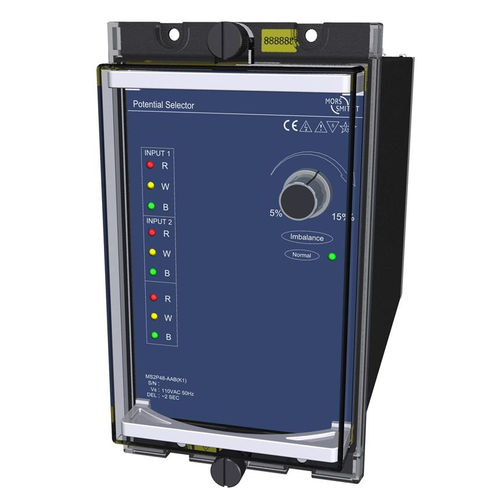

欠相制御継電器 MS2P48

三相パネル取り付け用デジタル

MS2P48リレーは、3 相電源に適した位相障害リレーです。 リレーは、プライマリ電源のいずれかのフェーズに障害が発生した場合に、プライマリ電源からセカンダリ電源に自動的に切り替わるように設計されています。 MS2P48 出力リレーは通常通電され、位相角アンバランスがプリセットよりも大きい場合、低電圧または逆位相シーケンスの状態が存在する場合はドロップアウトされます。 フロントパネルのLEDが障害相を示すため、障害を容易に認識できます。 プライマリ電源とセカンダリ電源の両方の着信フェーズには、正常な電源を示す LED インジケータがあります。 発信フェーズには同じインジケータがあります。 LEDは、位相故障、位相アンバランス、逆相シーケンスに起因する過度の負のシーケンス電圧を次の条件で消火します。 LED が機能するためには、ニュートラル接続が必要です。 ニュートラルが利用できない場合は、MS2P49 バージョンを使用する必要があります。
