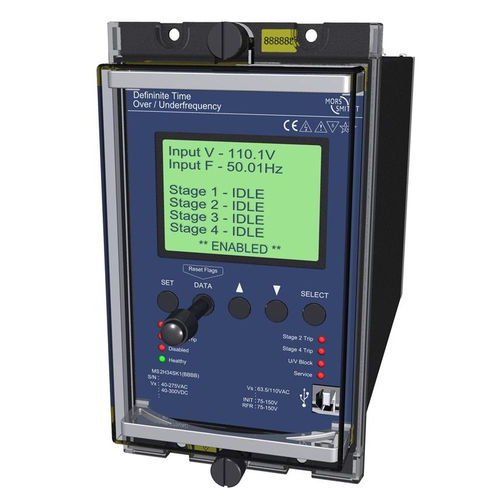

不足周波数監視継電器 MS2H34-S

超過周波数パネル取り付け用調節可能

2H34-Sシリーズリレーは周波数モニタリングリレーで、4 段階の調整可能な周波数ピックアップとドロップアウトポイントを備えています。 各周波数設定点は、低周波数動作または過周波数動作に設定でき、出力リレーを駆動する独立した時間遅延を備えています。 低電圧ロックアウトを使用して、電圧がプリセット・レベルを下回ったときに4つの周波数出力をディスエーブルします。 4つの設定段階のそれぞれには、独立した時間遅延を持つ周波数変化率（ROCOF）要素があります。 dF/dt素子は、周波数素子が段ごとに共通の出力接点を駆動するANDまたはORロジック関数として動作することができます。 アラーム機能には、別の低電圧ステージと過電圧ステージが用意されています。 2H34-Sリレーは、マイクロMATRIX-Sデジタルプラットフォーム上に構築されています。 標準のMicro MATRIXヒューマンマシンインターフェース（HMI）は、完全なソリッドステート周波数センシング ＆ 測定回路と組み合わされ、高精度、簡単なセットアップ ＆ 柔軟な動作を提供します。 自己監視は、ハードウェアとソフトウェアのウォッチドッグによって行われます。 USBプログラミングポートを備え、PCを使ってリレー設定を簡単に行うことができます。
