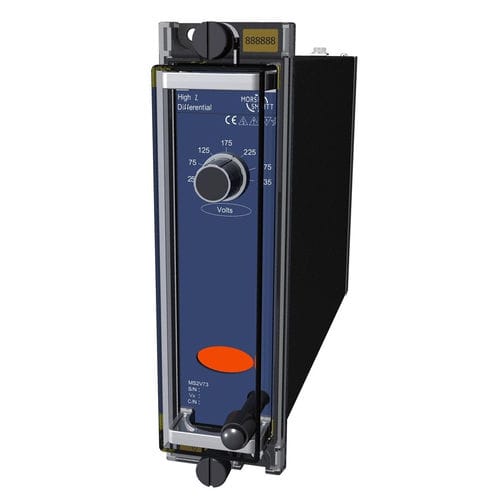

相保護継電器 MS2V73

AC電動モーター用発電機用

発電機、バスバー、モーター、電力変圧器の個々の巻線を含む電力システムプラントの様々なアイテムの高速差動保護、および制限された接地故障アプリケーション向け。 MS2V73リレーは、発電機、バスバー、モータ、および電力変圧器の個々の巻線を含む電力システムプラントの様々な項目に対して高速差動保護を提供します。 MS2V73は、制限されたアース障害アプリケーションにも適しています。 リレー測定素子は、基本的にブリッジ整流器から駆動されるシンプルで頑丈な構造の誘致されたアーマチュアユニットです。 リレーの各相は、フロントパネル取り付けセレクタスイッチを使用して、50 Vステップで 25 ～ 325 VAC を設定できます。 コンデンサは動作コイルと直列に接続され、リレーが故障電流のDC 成分に敏感になりません。 したがって、この設定は、障害が発生した波上のポイントによって生成されるオフセットの程度に関係なく、RMS AC 量に関して計算できます。 コンデンサと直列に接続されたインダクタは、リレー定格周波数に合わせて調整された共振回路を形成します。
