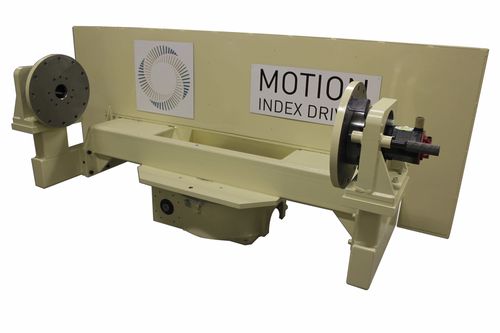

3軸配置システム

ダブルトラニオン式ロボット用溶接用

モーションインデックスドライブDR-TRシリーズデュアルトラニオンポジションシステムは、当社の大容量ゼロバックラッシュTMFロータリーターンテーブルを利用して180° 交換を行い、9アーク秒の精度と2-3アーク秒の再現性を実現します。 TMFインデクサの比類ない精度により、他のメーカーが他のメーカーから高精度で必要とするショットピン/ウェッジデバイスが不要になります。このデバイスは、3 軸 (H Positioner) デュアルトラニオン位置決めシステムでの高精度を実現します。 デュアルトラニオンヘッドストック用の高トルク容量のMIDTRシリーズサーボギヤヘッドを利用することで、片側あたり最大 4000ポンド、フェースプレート間で3メートルの荷重で2 秒の180° 回転を可能にします。 TRシリーズのテールストックは、お客様が工具や治具に対して公益事業を実行するための大きな90mmスルーホールを備えています。 DR-TRシリーズデュアルトラニオン位置決めシステムは、強度と信頼性を念頭に置いて構築されています。 堅牢な設計とコンポーネントにより、このデバイスは厳しい工場出荷時の設定でも精度を維持します。 火炎硬化 カム常にカムと係合する複数 の特大カムフォロワーベース回転運動とデュアルトラニオンの両方のプログラム可能な回転角度の 両方のトラニオン側間の中央保護を固定
