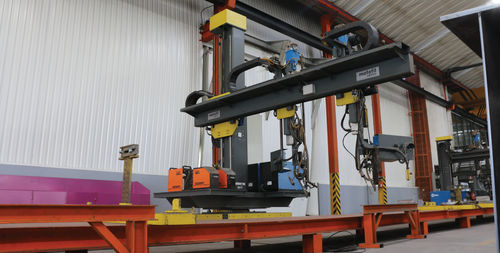

MIG溶接機 MSV series

MAGロボット梁

ビームやプロファイルのMIG/MAGおよびSAW自動溶接に最適なソリューションです。 一般的な特徴 本装置は、ビーム溶接の自動化を目的としています。本機は、MIG/MAGまたはSAWを使用して、I、H、L形式の可変または一定断面のプロファイルやビームを溶接することができます。カー、コラム、アーム、2つの溶接ヘッドの4つのコンポーネントで構成されています。 カーは構造物を支え、X軸に沿ってレール上を移動します。コラムに支えられたアームは、溶接ヘッドを搭載し、リニアガイドを介して垂直方向（Z軸）と水平方向（Y軸）に移動し、正しい溶接位置に調整することができます。 また、コラムは180度の回転が可能です。ヘッドには、高精度ジョイントシステムの自動トラッキング機能が搭載されています。 システムの駆動には、可変速度で高い堅牢性を持つACエンジンを採用しています。 テクニカルデータ この情報は、標準モデルについてのものです。特別なモデルに関する情報は、お問い合わせください。 モデル - MSV2014 - MSV3014 - MSV3514 アームのストローク (Y) [mm] - 2200 - 3700 - 3880 コラムのストローク（Z） [mm] - 1400 - 1400 - 1400 最大高さ [mm] - 3950 - 3950 - 3950 アームの長さ [mm] - 2580 - 4080 - 4650
