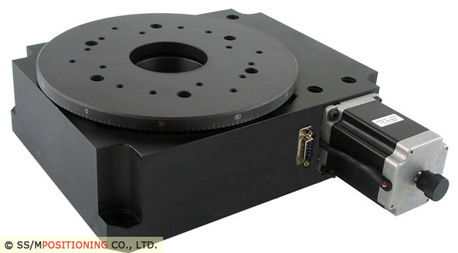

回転ポジショニングステージ MR200H

電動式単軸高精度

細部: 高性能、高負荷は回転段階にモーターを備えた 1. 主要特点 - 主要なダイヤルの1°卒業 - プラットホームのサイズの直径の200のmm - オン軸線の負荷90までのkg （200のlbs） - 長期使用の連続的な360°回転 - 低いバックラッシュが付いている前もって積まれたみみずギヤ ドライブ メカニズム - 任意機能:回転式エンコーダー、サーボ モーター、家の限界スイッチ 高性能はの高負荷容量によってモーターを備えられる回転段階研究へ解決および学究的な世界、photonicsおよび光学置くことのさまざまので設計され、造られる、高精度の位置の生産テストおよび測定、生命科学および物質科学および企業の市場である。回転段階の適用は半導体ウエハーの点検か、度量衡学置く、けがき、光学等含んでいる。 MR200Hの回転段階はステッピング モーター制御のmicrostepping設定から運転されたときarcsecondの決断を提供する。回転テーブルは90までのkgオン軸線の負荷の連続的な回転を提供し、Ø60 mmの明確な開きがあったものだ。 段階の主体はalluminumの合金からなされ、光学テーブルに直接付すことができる。180:1の貴重な比率のみみずギヤ ドライブ メカニズムがキャリッジの回転式動きにステッピング モーターの回転式動きを移すのに使用されている。ステップ角度の2段階そして1.8°で使用されるステッピング モーターは高リゾリューションを要求するmicrostepping適用に理想的に適する。
