Z型コンベヤー ZL-HF 340

ベルト横型調整可能スロープ

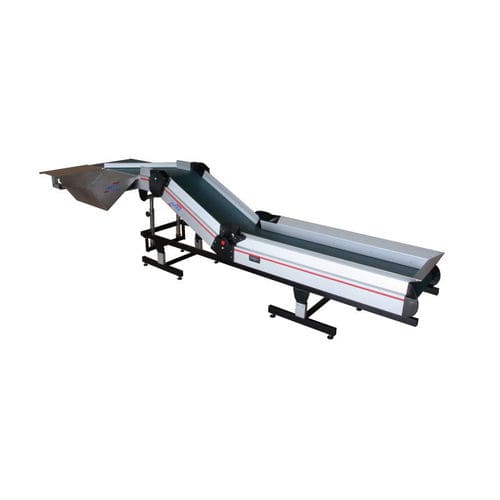

HF340では、アンダーフレームタイプのHF310と同様に、2つのガススプリングが急勾配のベルトを支えているため、簡単に角度を調整することができます。異なる点は、ベースフレーム全体の下部構造が追加されていることで、より高い充填と積載の高さを実現しています。 これは、例えば、コンベヤ技術が手動の作業ステーションで使用され、部品が手動でベルト上に置かれるような場合に理にかなっています。ここでは、人間工学的な作業高さが重要になります。このベルトコンベアモデルは、生産機械からの部品がベルトコンベア上に置かれ、それに応じて搬送高さが大きくなるような多くの分野でも適用されます。これは例えば、多くの包装機や自動試験装置などの場合に当てはまります。 図のベルトコンベアは、生産機械から部品が取り出され、光学検査のためにベルトコンベアの横に設置されたステンレス製のトレイに搬送されるモデルを示しています。トレイの一部分は、水平に配置されたテーブルで製造され、フラットベルトの上部に固定されています。搬送方向に対して斜めに取り付けられたフェンダーによって、部品はベルトからトレイに押し込まれます。 すべてのMTF Multi-Tech角度付きベルトコンベアと同様に、ベルトの曲がり具合は0°から60°の間で任意のレベルに連続的に調整できます。また、特許取得済みのベルト張力調整機構により、調整範囲全体にわたってベルト張力は一定でバランスが保たれます。 ハイライト Zベルトコンベアは、供給エリアが高い位置にあり、搬送角度を頻繁に変える必要がある場合には、タイプHF 340のアンダーフレームを装備します。
