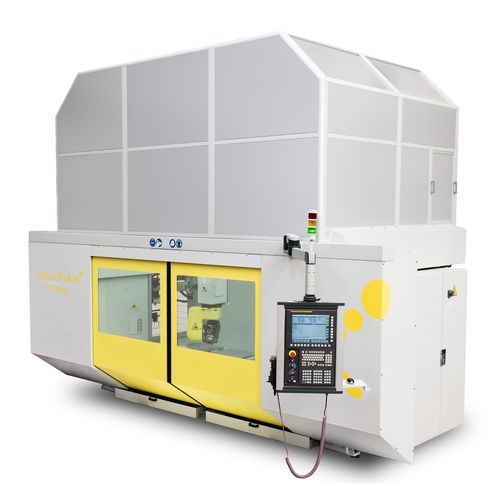

5軸マシニングセンタ P series旋回スピンドル門移動型アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 旋回スピンドル
- タイプ
- 門移動型
- 加工材料
- アルミニウム用, 銅用, 非鉄金属用, 真鍮用, 複合素材用, 木材用, プラスチック用, セラミック用
- スピンドル
- HSK A-63, HSK F63, HSK-E40, HSK-E32
- ツールステーション数
- 24ツールステーション, 32ツール, 16ツール, 8ツール
- 関連機能
- 面取り, 切断, ドリル
- 応用
- 自動車産業用, 航空産業用, 車両用, 航空用, 医療用, プラスチック産業用, 家具用, 林業用, グラファイト機械加工用
- その他の特徴
- コンパクト, CE, パレット交換装置付き, 超音波, シングルヘッド, チルトヘッド, コンベヤー ベルト, 輪郭用
- X軸移動距離
1,800 mm, 2,600 mm, 3,100 mm
(70.87 in, 102.36 in, 122.05 in)- Y軸移動距離
1,500 mm, 3,000 mm
(59.06 in, 118.11 in)- Z軸移動距離
900 mm, 1,200 mm
(35.43 in, 47.24 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 18,000 rpm
(113,097 rad.min-1)- 出力
最大: 15 kW
(20.39 hp)最少: 10 kW
(13.6 hp)- 加工部品の最大高さ
最大: 1,200 mm
(47 in)最少: 1 mm
(0 in)- テーブル回転(C軸)
最大: 500 °
最少: 1 °
- X軸の移動速度
最大: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 40,000 mm/min
(26 in/s)最少: 0 mm/min
(0 in/s)- 最大テーブル積載量
最大: 50,000 kg
(110,231 lb)最少: 810 kg
(1,786 lb)- 最大ツール重量
最大: 15 kg
(33.1 lb)最少: 0 kg
(0 lb)- 位置決め精度
最大: 45 µm
最少: 25 µm
- 繰返し精度
最大: 23 µm
最少: 12 µm
- ツール交換時間
最大: 16 s
最少: 8 s
- 総重量
最大: 10,000 kg
(22,046.23 lb)最少: 6,000 kg
(13,227.74 lb)- 全長
最大: 6,800 mm
(267.7 in)最少: 5,500 mm
(216.5 in)- 全幅
3,200 mm, 6,000 mm
(126 in, 236.2 in)- 全高
3,600 mm, 4,200 mm
(141.7 in, 165.4 in)
詳細
コンパクトな密閉型、ムービングブリッジデザイン、高精度な3次元加工を実現するスマートな複合材用CNC5軸マシニングセンタです。ブリッジは、ツインマスター/スレーブドライブ構成で移動し、非常に特殊な要件に対応するために幅広い構成を可能にする多くのオプションが用意されています。
---
