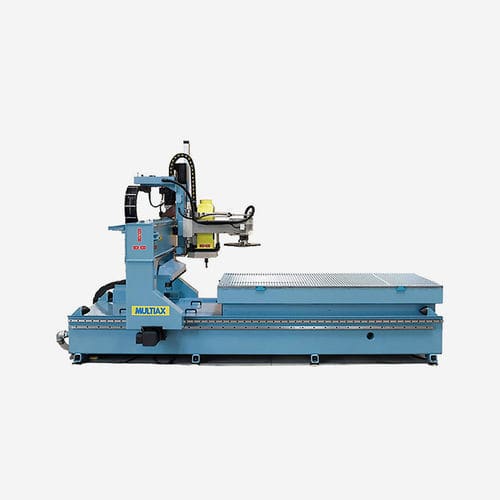

門移動型マシニングセンタ N series3軸5軸4軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 4軸, 6 軸
- 主軸の方向
- 縦型
- タイプ
- 門移動型, 移動式テーブル, 固定式テーブル
- 加工材料
- アルミニウム用, 非鉄金属用, 真鍮用, 複合素材用, 木材用, プラスチック用
- スピンドル数
- 2 リード, 3スピンドル, 4つのスピンドル
- スピンドル
- HSK A-63, HSK F63
- ツールステーション数
- 32ツール, 16ツール, 8ツール
- 関連機能
- 面取り, 切断, ドリル
- 応用
- 自動車産業用, 航空産業用, ドア用, 発泡体用, 家具用, 航空用, ドアおよび窓用, 林業用, パネル用, プロファイル用, アルミフレーム用, プラスチック産業用, アルミニウム産業用
- その他の特徴
- モジュール式, 高速, コンパクト, 高生産性, 高精度カッティング, 可変速度, 剛性, CE, 双ステーション, 多軸, 超音波, チルトヘッド, コンソール
- X軸移動距離
最大: 3,800 mm
(149.61 in)最少: 1,800 mm
(70.87 in)- Y軸移動距離
最大: 16,000 mm
(629.92 in)最少: 1,800 mm
(70.87 in)- Z軸移動距離
最大: 1,200 mm
(47.24 in)最少: 250 mm
(9.84 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 18,000 rpm
(113,097 rad.min-1)- 出力
最大: 15 kW
(20.39 hp)最少: 10 kW
(13.6 hp)- X軸の移動速度
60,000 mm/min
(39 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- Z軸の移動速度
40 mm/min
(0 in/s)- 位置決め精度
最大: 50 µm
最少: 25 µm
- 繰返し精度
最大: 23 µm
最少: 12 µm
- ツール交換時間
最大: 16 s
最少: 8 s
- 総重量
最大: 22,000 kg
(48,501.7 lb)最少: 4,500 kg
(9,920.8 lb)
詳細
このタイプの機械は、特に両端にツインサーボドライブを持つムービングブリッジを備えており、アルミニウム積層板のネスティングから長尺部品の加工まで、さまざまな用途に応じて設計と重量の異なるバージョンが構成されています。また、Nシリーズの構造は、大量生産に対応するために、高度にカスタマイズされたマルチヘッド、しばしばフィードスルー機を構成するために使用されます。
---
