自動打抜機 IPunch series

油圧式板金用切断

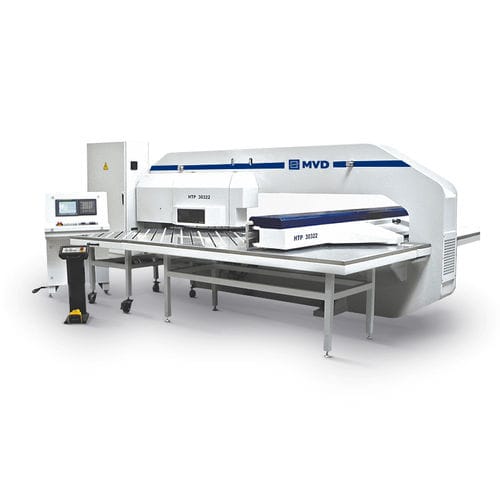

MVDタレットパンチプレスは、堅牢なスチール製のクローズドタイプで、運転中のたわみを最小限に抑える頑丈な構造になっています。コストパフォーマンスに優れた製品です。 一般的な特徴 - オペレーティングシステムは、CNCと油圧です。 - MVDタレットパンチ4軸制御：シート移動用X、Y軸 T軸。タレットの回転、C軸。C軸：オートインデックスステーションの回転によるツールの位置決め - 32ステーションのタレットにより、複雑な形状や多穴、異径の部品を一度に打ち抜くことができます。 - オートインデックスステーションでは、CNCコントローラを使って、様々な角度の部品を必要な角度にパンチングすることができます。 - MVD専用の狭いボトムテーブル。 - HTPタレットパンチは、精密なフォーミングツールやローラーツールを使用することができます。 パンチ技術 - 専用ツールの描画 - オートインデックス機能 - 自動クランプ位置決め - シートの自動再配置 - CNCCADはシートメタルを有効に使うための自動または手動のネスティングを提供します。 - ローラーツール使用可能 - コモンカット機能 - シートを分割するリボンカット - 直近の位置に回転させることでサイクルタイムを短縮するオートインデックス機能 - ツール パンチシーケンス選択 デザインから生産まで - メタリックスのCAD/CAMソフトウェア「CNCCAD」は、CNC操作の完全なサイクルを含む統合システムカバーをユーザーに提供します。 標準装備 - 4軸CNCシステム - FANUC PC CNCユニット、サーボモータ、ドライバ - レックスロス、HL油圧ユニット - 32ステーション タレット 10 Aステーション 16 Bステーション 2 Cステーション 4 Dステーション うち2つはオートインデックス - クランプのリポジショニング - オートリファレンス - CAD/CAMプログラム - 自動クランプ
