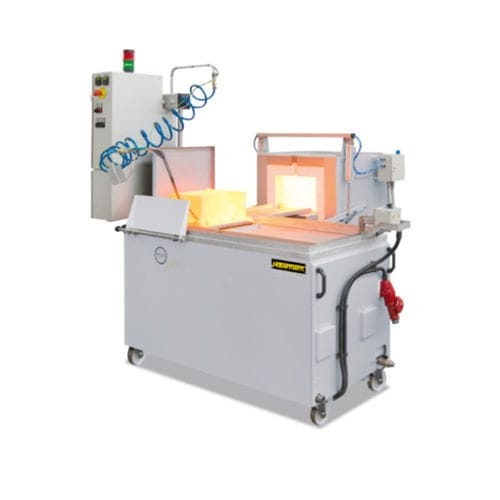

半自動クエンチングマシーン SHS 41

这种结构紧凑的半自动化系统适用于在保护气氛下对工件进行硬化和随后的油或水冷淬火处理。借助该系统，也可以在保护气氛下对较大的工件进行退火和淬火处理。系统由一台N 41/H 型箱式炉连同一个气动开门装置、一个料盘以及一个内置气动式沉降装置且带滚轮的油池、一个带气罩的底部格栅、一个气罩支架以及一个带阻火器的边缘抽吸装置组成。 将工件放在底部格栅上，用气罩盖住。在用保护气体预冲洗后，气罩和底格栅被一起推入箱式炉中。加热结束后，将炉料从窑炉内移到沉降装置上。气罩保留在淬火池上方，而炉料格栅通过气动方式沉降。为取得最佳的淬火效果，气动沉降装置在油池中上下移动工件。操作结束后，炉料被移至取出位置。 借助这种价格适中的系统，您可以实现那些本来只有通过复杂的炉设备才能完成的淬火操作。 • N 41/H 型箱式炉 • 气动开门装置，带脚踏开关 • 料盘 • 带滑轮的油池 • 气动沉降装置 • 油池加热 • 油温显示器 • 料栅和气罩 • 气罩固定装置 • 手动配气装置 • 拉钩 • 安全装置由带阻火器和油蒸汽分离器的边缘抽吸装置组成 このコンパクトな半自動システムは、保護ガス雰囲気で硬化して、最後に、ワークを油または水の中で焼入れするプロセスに適しています。 このようにして、大きい部品も保護ガス下で焼鈍して焼入れできます。空圧式扉開閉装置と装入プレート、空圧式下降装置が統合されたローラーのある油槽、ガスフードのあるフロアグリッド、ガスフード用の保持装置、フレームトラップのある側面排気が装備されたチャンバー炉 N 41/H で構成されます。 ワークをフロアグリッド上に置いて、ガスフードで覆います。保護ガスで予備洗浄した後で、ガスフードとフロアグリッドをチャンバー炉に入れます。熱処理が終了すると、チャージは炉から下降装置へ搬送されます。チャージグリッドを空圧式で降下する間、フードは槽の上部にあります。 理想的な焼入れを実現するために、チャージを空圧式下降装置で油槽内で上下に移動します。熱処理が終了すると、チャージは取出し位置へ搬送されます。 これらの手ごろな価格のシステムは、複雑な炉システムでしか行うことができない硬化プロセスで使用できます。 • チャンバー炉 N 41/H • フットスイッチで操作する空圧式扉開閉装置 • 装入プレート • ローラーのある油槽 • 空圧式下降装置 • 油槽の加熱 • 油温度表示 • 装入グリッドとガスフード • ガスフードの保持装置 • 手動ガスパージ装置 • けん引フック • 安全装置は、フレームトラップのある側面吸気と油蒸気分離器で構成されます
