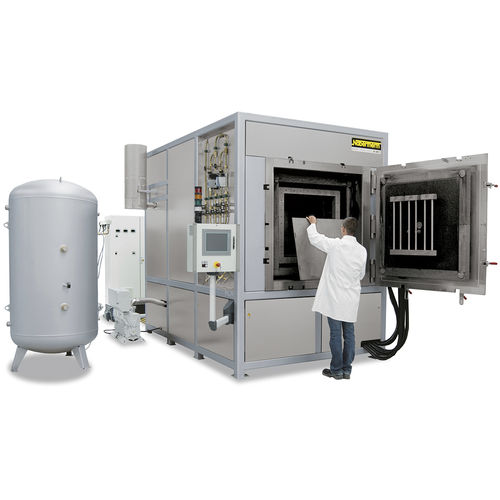

チャンバー炉 VHT series

回転レトルト式熱処理電動

VHT シリーズのコンパクトなレトルト炉は、黒鉛, モリブデン、タングステンまたは MoSi2 加熱のある電気加熱式チャンバー炉として設計されています。さまざまな加熱コンセプトと幅広いアクセサリーによって、これらのレトルト炉は技術的に厳しい要件のプロセスにも対応します。 密閉型レトルトは、炉仕様に従って、保護/反応ガス雰囲気下、または、真空での最大 10-5 mbar までの熱処理プロセスに対応します。基本炉は、不燃性保護ガスまたは反応ガスを使用する運転、あるいは、真空下での運転に適しています。H2を使用すれば、水素またはその他の可燃性ガス下で運転できます。このタイプの中核である認証されたセーフティパッケージが、常に安全運転を確保して、エラー発生時には緊急時用のプログラムが作動します。 その他の加熱仕様 通常、異なるプロセス要件では次のモデルを使用できます: 黒鉛断熱および加熱のある VHT ../..-GR • 保護/反応ガス下または真空中でのプロセスで使用できます • 使用するポンプのタイプに応じて 10-4 mbar までの真空 • 黒鉛フェルト断熱 モリブデンまたはタングステン加熱のある VHT ../..-MO または VHT ../..-W • 保護/反応ガス下または高真空中でのプロセスで使用できます • 使用するポンプのタイプに応じて 10-5 mbar までの真空 • モリブデンまたはタングステン放射プレートによる断熱 VHT ../..-KE、ファイバー断熱および二珪化モリブデン発熱体による加熱 • 保護/反応ガス下、空気中、または、低真空中でのプロセスで使用できます • 使用するポンプタイプによっては最大真空10-2 mbar（最高温度 1300 °C） • 純度の高い酸化アルミニウムファイバー製の断熱 • EC 規則 No 1272/2008（CLP）に基づいてヒトに対する発がん性がないと分類されている断熱材だけを使用 基本バージョン • 標準型炉室容量は 8 - 500 リットル • 水冷却式ステンレス鋼製レトルト • 安定した鋼プロファイル製のフレーム、ステンレス鋼製外装パネルは簡単に取り外すことができるため、保守作業が容易です • VHT 8モデルのケーシングにはローラーが装備されているので、炉を容易に移動できます • 冷却水マニホールドには、手動で開閉できるコック、自動流量監視、開式冷却水システムが実装されています • 流量および温度表示と過熱保護のある設定可能な冷却水回路 • スイッチシステムとコントローラはケーシング内に統合されています • コントローラ P470 が搭載されたプロセス制御装置 • 停止温度を調節できる温度リミッターで炉とチャージを過熱から保護 • プロセスガスおよび真空機能の手動操作 • プロセスガス（N2、アルゴンまたは不燃性フォーミングガス）用の流量調節可能な手動ガスパージ • 炉室の高速充填およびパージ用の手動弁のあるバイパス • 過圧での炉運転用のオーバーフローバルブ（相対圧 20 mbar）のあるガス排出口 • ボールコックのある一段階ロータリーベーンポンプで予備排気、および5 mbar までの低真空中での熱処理 • マノメーターで圧力監視を可視化 • 運転説明書に従った正しい使用
