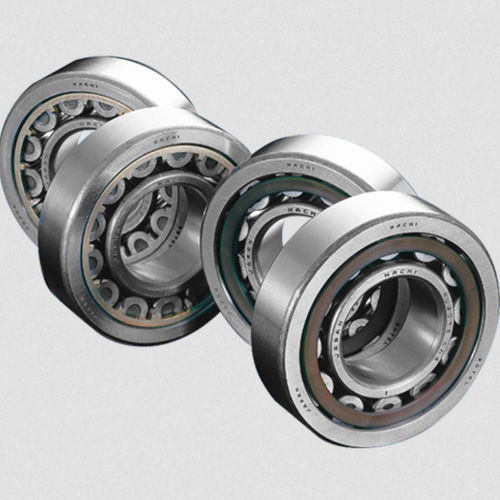

円筒ころ軸受

垂直方向軸方向2 列

ラジアルころ軸受の中で最も構造が単純である。高速回転用途に多く用いられる。内輪、外輪、ころが線接触しているため、ラジアル負荷能力が大きい。円筒ころ軸受の構成には、次のようなものがある。 N,NJ,NF,NU,RNU: リブ(フランジ)一体型。 NH,NP,NUP,NUH:一体形および緩みつば付き NN,NNU: 両列軸受 内輪と外輪の両方にフランジやルーズリブを設けたタイプで、わずかなアキシアル荷重を受けることができる。アキシアル荷重は、ころの端部とフランジ面との間のすべりとして受けるため、アキシアル荷重は制限されます。複列円筒ころ軸受は、旋盤、フライス盤、マシニングセンタなどの主軸支持用として、高速・高精度の用途に使用されます。
