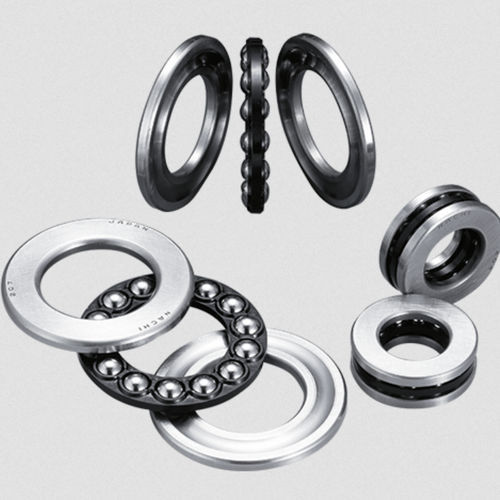

複式スラスト玉軸受

単式真ちゅう製スチール製

スラスト玉軸受は、アキシアル荷重のみを受けることができます。軸に取り付ける軸受輪を軸座金といい、軸受箱に取り付けるものをハウジング座金といいます。どちらのワッシャーの中にも、玉を入れるための溝があります。スラスト玉軸受には、一方向のみのアキシアル荷重を受けるシングルタイプと、両方向の荷重を受けるダブルタイプの2種類があります。 ダブルタイプのスラスト玉軸受は、中央のワッシャーは軸の肩とスリーブによってアキシアル方向に配置されています。スラスト玉軸受は、遠心力によって潤滑油が排出されるため、高速回転には不向きです。水平軸に使用する場合は、最小限のアキシアル荷重を加える必要があります。保持器は、プレス鋼板、ポリアミド樹脂、高力黄銅の切削加工品、軟鋼などが使用されます。分離可能なリングとボールアッセンブリーの破損を防ぐため、取り扱いには注意が必要です。
