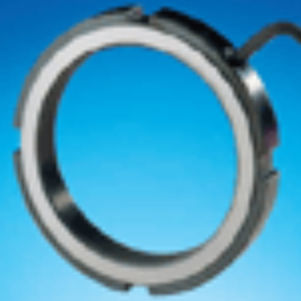

緩み止めナット LR series スチールねじ式メカニカルクランプ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 緩み止め
- 材質
- スチール
- その他の特徴
- ねじ式, メカニカルクランプ, バネ付
- 公称直径
最少: 24 mm
(0.94 in)最大: 180 mm
(7.09 in)- 幅
12 mm, 15 mm, 20 mm
(0.47 in, 0.59 in, 0.79 in)
詳細
- LRナットは、強力なラジアルクランプが必要な場合に使用されます。
- Hcグラブスクリューを回すことによって活性化されたラジアル強度は、ネジ式スプリングに適用されます。
- ネジ側に垂直な接触面は、非常に正確な公差を必要とするベアリングや他の機械要素のすべてのタイプの調整とロックが可能です。
仕様
- 材質高弾性限界鋼
- 外周の切り込み4 x 90°
- ナットとリングの直角度と最小の振れを保証するために、すべてのねじ切り加工と接触面の加工を1つの設定で行います。
- グラブスクリューHcタイプ 先端ドッグポイント 14.9
- 標準製作です。
- 4H級精密ネジ切り加工
- 右ねじ
- 接触面は微研磨
- 反対側マーキー加工
- 黒色酸化物
オプション
- ご要望に応じて、他のバージョンも提供可能です。
- 細目ねじ
- 左ねじ
- 2つのねじでロックトルクを増加
- その他のサイズ
- その他の材質
*Hcグラブスクリューを使用した場合の値です。
M 6ねじ - クランプトルク 8 Nm
M 8ねじ - クランプトルク18Nm
M 10ねじ - クランプトルク36Nm
---
