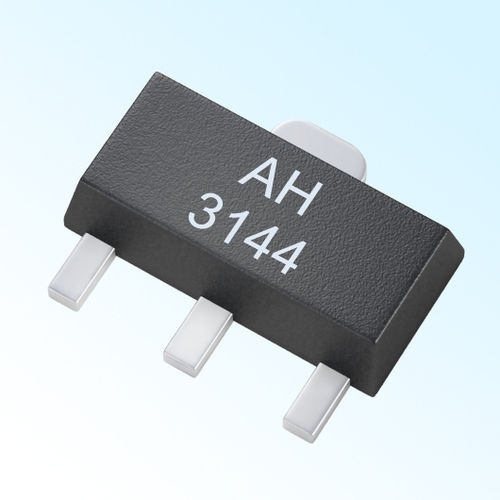

ホール効果電磁センサー AH3144

SMDスイッチ機能付き安全

デジタルユニポーラホールIC 特徴と利点 高感度デジタル出力 全温度範囲で安定 広い動作電圧範囲。 4.5V ~ 24V 機械的ストレスに対する強い耐性 △ 逆電源保護 非接触出力、安全性と信頼性 TO-92UA, SOT-23-3L, SOT-89パッケージオプション EU RoHSおよびREACHに準拠して開発 アプリケーション例 カーエレクトロニクス、コンシューマーエレクトロニクス、インダストリアルエレクトロニクス △ 水流検知 △ 電子ステアリングコラムロック ドアラッチシステム △ シート調整 △ 速度計測・タコメーター △ モーターコントロール △ ブラシレスDCモーター 製品概要 AH3144 は、シングル出力のデジタルユニポーラホール IC です。逆電圧保護回路、電圧レギュレータ、温度補償回路、ホール電圧発生回路、信号増幅器、シュミット トリガ、オープンコレクタ出力ドライバなどを 1 つのシリコンチップに内蔵しています。電圧レギュレーターと温度補償回路を内蔵しているため、広い電圧・温度範囲で安定した動作が可能です。また、逆電圧保護回路を搭載しているため、逆電圧によるセンサーの破損を防ぐことができます。 バイポーラ技術で製造されたAH3144は、より安定した信頼性を持っています。3種類のパッケージタイプがあります。パッケージはSOT-23-3L（Type M）、SOT-89（Type S）、TO-92UA（Type UA）の3種類があります。各パッケージは鉛（Pb）フリーで、リードフレームには100%マットなスズメッキが施されています。
