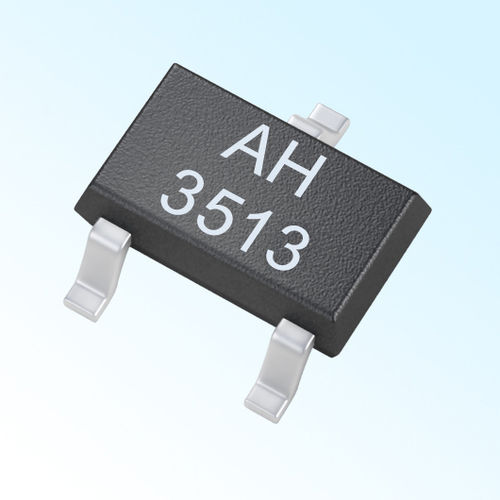

ホール効果電磁センサー AH3513

リニアSMDスイッチ機能付き

特徴と利点 △ 動作電圧範囲 3.5 ~ 10.5V レール・トゥ・レール電圧出力 定格出力電流: 6 mA △ 機械的な接触や火花が発生しない安定したスイッチング信号 スパーク 揺れのない高い信頼性と安全性 TO-92UAおよびSOT23-3Lパッケージオプション EU RoHSおよびREACHに準拠して開発 アプリケーション例 カーエレクトロニクス、コンシューマーエレクトロニクス、インダストリアルエレクトロニクス △ ブレーキランプウェイクアップスイッチ △ 電子ステアリングコラムロック △ ドアラッチシステム △ BLDCエンコーダ △ サンルーフ/テールゲートオープナー △ トランスミッションアプリケーション △ 電動パワーステアリング AH3513 は、アナログ信号出力のホール IC で、磁界の変化により出力電圧が変化します。逆電圧保護回路、電圧レギュレータ、温度補償回路、ホール電圧発生回路、信号増幅器などの回路ユニットを内蔵しています。高性能の電圧レギュレータと温度補償回路により、幅広い電圧範囲で安定した動作を実現し、逆電圧保護回路により、逆電圧によるセンサーの破損を防ぎます。 AH3513は、バイポーラ技術で製造されています。パッケージは2種類あります。パッケージはSOT-23-3L（Type M）とTO-92UA（Type UA）の2種類があります。パッケージはSOT-23-3L (Type M)とTO-92UA (Type UA)の2種類があり、いずれも鉛フリーで、リードフレームには100%マットなスズメッキが施されています。
