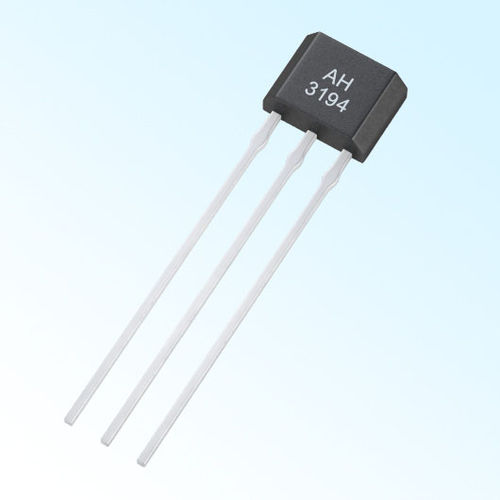

ホール効果電磁センサー AH3194

安全歯車用速度

ギアスピードセンサー AH3194 特徴とメリット ゼロ速度検出 チップ内に10ビットのA/Dコンバータを搭載しています。 短絡保護回路内蔵 チョッピング遅延なし 磁界の変化に自己適応する △ 動作温度範囲 -40℃～125 EU RoHs & REACHに準拠して開発 アプリケーション例 ギアトゥースセンサ スピードセンサー カムシャフトセンサ 方向検知 概要 AH3194 は、自己調整機能とデジタル出力機能を備えたギアスピードセンサーです。自動車用の特殊なギアセンサですが、通常の速度計測用途にも適しています。センサ内部には1枚のホール素子のみを使用しているため、回転アライメントの問題はありません。また、10ビットのA/Dコンバータとロジックコントローラ、さらに独立した4ビットのA/Dコンバータを内蔵しています。2つのA/Dがそれぞれホール素子の信号をサンプリングして比較演算することで、ギアトゥースの識別を実現しています。動作させる際には、磁石のS極を製品の背面に向けて設置する必要があり、磁場の強さは50mTから500mTの範囲となっています。
