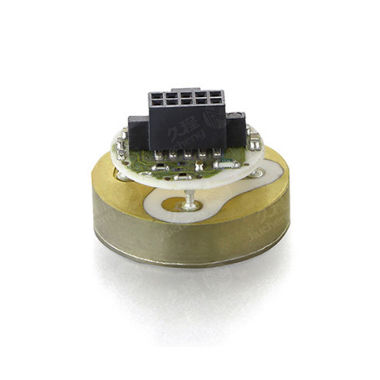

絶対圧力センサ JC-UC2

真空静電容量式

JC-UC2 静電容量式セラミック圧力センサ 測定原理 Ceracore JC-UC2ドライセラミック静電容量式圧力センサーは、多くの侵食性の高いガスや液体に対して高い耐性を持つAl2O3（99.9%）セラミック材料を使用しています。円筒状のセラミック部品（ダイアフラム、メーター本体）を接着して、高強度の密閉型圧力センサーエレメントを形成しています。絶対圧センサーでは、製造工程でダイアフラムとメーター本体の間に発生する3.0 x 10-6 mbarの真空度が永久的に維持されます。これにより、真空に関連した圧力測定が可能になります。ゲージ圧力センサーでは、ダイアフラムの背面は通気されています。電気的には、センサ素子は板状のコンデンサを表し、その容量変化が圧力変化の寸法となります。静電容量式測定プロセスは、分解能と再現性に関する最高の要件を満たしています。材料であるAl2O3のヒステリシスのない挙動と相まって、センサの優れた仕様の基礎となっています。さらに、Ceracore JC-UC2 セラミック静電容量式圧力変換器は乾式測定セルであり、測定に影響を及ぼす可能性のある分離ダイアフラムや充填液がありません。静電容量式セラミックセンサのもう一つの利点は、その高い過負荷耐性です。過負荷を除去した後は、損傷やヒステリシスを生じることなく初期位置に戻ります。
