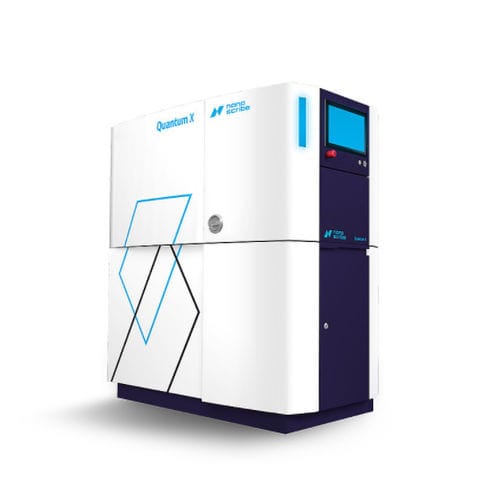

レーザーリトグラフシステム Quantum X

Quantum X は、屈折・回折マイクロオプティクスのマスクレス微細造形のために開発された、世界初の2光子グレイスケール・リソグラフィシステムです。 Experience the new Quantum X Nanoscribeの新生Quantum X システムは、産業分野での生産プロセスにおけるプロトタイプやマスタの微細造形向けに設計されています。このマスクレス・リソグラフィシステムは、自由形状でのマイクロオプティクス、マイクロレンズアレイ、マルチレベル回折オプティクスの製造を再定義する画期的な製品です。 この世界初2光子グレイスケール・リソグラフィ（2GL®）システムは、グレイスケール・リソグラフィの並外れた性能に、Nanoscribeの先駆的な2光子重合技術による高い精度と柔軟性を兼ね備えています。 Quantum X は、高速、完璧な設計自由度に加え、高い形状精度と非常に滑らかな表面品質が求められる複雑な構造の積層造形に必要な高い精密度を提供します。高速かつ正確な積層造形プロセスにより、設計反復サイクルの大幅な短縮と、費用対効果の高い微細造形を実現できます。 2光子グレイスケール・リソグラフィ この画期的な技術は、積層微細造形と超高速ヴォクセル（Voxel）サイズ調整機能を組み合わせています。2光子グレイスケール・リソグラフィ (2GL) は、速度や精度を損なうことなく超高速で正確な自由形状造形を可能にします。 Quantum X は高速での同期レーザーパワー変調を利用して、ヴォクセル（Voxel）サイズを1スキャン面に沿って制御します。この方法では、1つのスキャンフィールド内で複雑な形状および様々な形状高さを形成できます。リソグラフィステップの追加やマスク製造せずに、最大6インチのウェハ基板上に、正確な不連続ステップおよび本質的に連続なトポグラフィを形成できます。 プリントジョブの作成は、Quantum X ウィザードがガイドします。搭載ソフトウェアがグレイスケールイメージを最高32ビット解像度で取り込み、2GL技術により直接描画します。これにより形成される2D および 2.5Dの回折・屈折マイクロオプティクスは、滑らかな表面と高い形状精度を有します。
