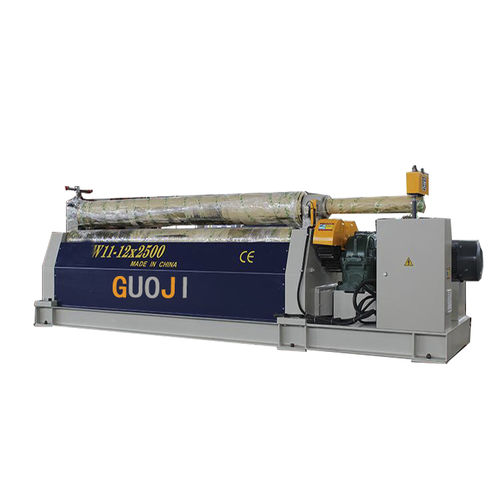

ローラー3本板材曲げ加工機 GJW11-12X2500

電動

機械式対称3本ロール圧延機は、3本のロールが対称に配置され、2本の下ロールの中央に上ロールが配置されています。ロールの駆動には、ウォームとギヤ駆動、スクリューロッドとスクリュー補助駆動が使用され、ロールは垂直方向に移動する。主減速機のギヤが回転のための両方の下のロールのギヤを一致させるのに圧延版にトルクを与えるのに使用されています 金属板は 3 つの働くロール（2 つの下のロールおよび 1 つの上のロール）の間にあり、続いてシリンダー、先を細くするシリンダーまたはアークのような必須の形に版を転がすために版の永久的なプラスチック変形を発生する上のロールおよび下のロールの回転の圧力で絶えず曲げられます機械対称 3 ロール圧延機の不利は版の端が第一次的に曲がることができないことです。 構造的な特徴 1、機械式3本ロール対称型板圧延機。 2、機械は2つの主要な部分によって構成される、そこに働く部品および伝達部品である。働く部品はローラー・ベアリングが付いている 2 つのより低いローラーそして 1 つの上部のローラーを含んでいます。より低いローラーはキャプスタン、上部のローラーです運転されたローラーです。上部のローラーの高さは自由に調節することができます。その上、伝達部品は主要なモーター、減少箱、等を含んでいる。 3、主モーターは主減速ボックスを駆動し、主減速ボックスは下部ローラーを駆動します。より低いローラーの回転の方向は主要なモーターによって制御することができる。 4、補助モーターは補助的な減少箱を運転し、そして上部のローラーは縦の動きを行うことができる。
