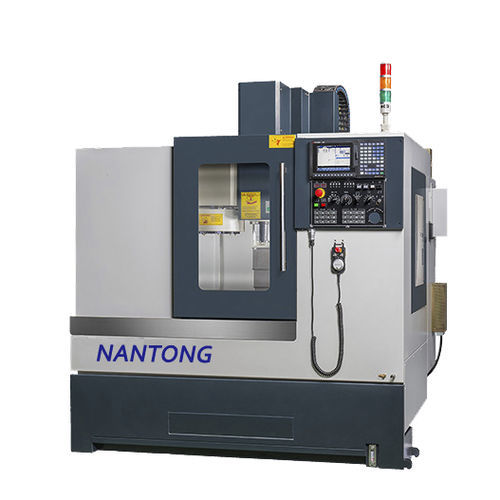

3軸マシニングセンタ YJ-VMC600縦型BT 4010ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 10ツールステーション
- X軸移動距離
610 mm
(24.02 in)- Y軸移動距離
350 mm
(13.78 in)- Z軸移動距離
460 mm
(18.11 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- X軸の移動速度
15,000 mm/min
(10 in/s)- Y軸の移動速度
15,000 mm/min
(10 in/s)- Z軸の移動速度
15,000 mm/min
(10 in/s)- 最大テーブル積載量
350 kg
(772 lb)- 最大ツール重量
6 kg
(13.2 lb)- 総重量
2,600 kg
(5,732.02 lb)- 全長
1,800 mm
(70.9 in)- 全幅
1,720 mm
(67.7 in)- 全高
1,987 mm
(78.2 in)
詳細
トラベル
スピンドル先端からデスクトップまで 70 ~ 530 (2.7 ~ 20.8 inches) mm
スピンドル中心からシリンダーまで 430 mm
テーブル
テーブルサイズ 710x350 (27.9x13.7 inches) mm
Tスロット（サイズ/数/最小） 16x5 mm
送り速度
切削送り速度 1 ~ 10 M / min
自動工具交換
アームなし工具収納本数 10
最大工具径100 mm
次の空工具：150 mm
最大工具長
アーム：300 mm（11.8インチ）*アーム：210（8.2インチ）mm
CNCコントローラーとモーター
CNCコントローラ 三菱E70
スピンドルモーター 3.5/5.5キロワット
シャフトドライブ直結
クーラント
クーラントポンプ 3/4 HP
その他
潤滑ポンプ 75 W
空気と動力
空気源 6 kg / 平方メートル
電力 12 KVA
メーカーは、機械の性能を向上させるために、設計、仕様、制度などを変更する権利を留保します。仕様は予告なく変更されることがあります。
