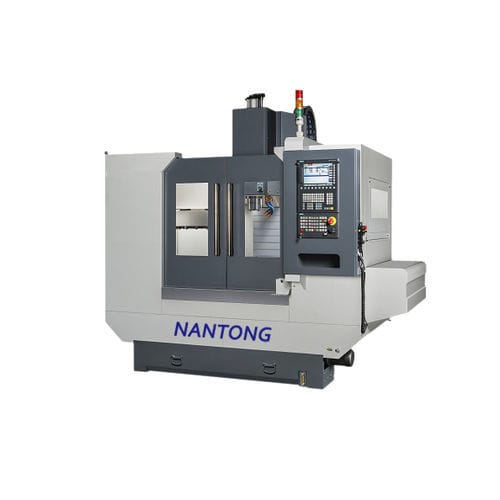

3軸マシニングセンタ YJ-VMC650縦型BT 40CAT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, CAT40
- ツールステーション数
- 16ツール
- X軸移動距離
760 mm
(29.92 in)- Y軸移動距離
450 mm
(17.72 in)- Z軸移動距離
460 mm
(18.11 in)- 回転速度
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- X軸の移動速度
12,000 mm/min
(8 in/s)- Y軸の移動速度
12,000 mm/min
(8 in/s)- Z軸の移動速度
12,000 mm/min
(8 in/s)- 最大テーブル積載量
500 kg
(1,102 lb)- 最大ツール重量
6 kg
(13.2 lb)- 総重量
3,000 kg
(6,613.87 lb)- 全長
2,700 mm
(106.3 in)- 全幅
2,085 mm
(82.1 in)- 全高
2,470 mm
(97.2 in)
詳細
トラベル
スピンドル先端からデスクトップまで 120 ~ 570 (4.7 ~ 22.4 インチ)
* 120 ~ 700 (4.7 ~ 27.5 インチ) mm
スピンドル中心からシリンダーまで 510 (20 インチ) Mm
テーブル
テーブルサイズ 900x400 (35.4x15.7 inches) mm
Tスロット（サイズ/数/最小） 18x3 mm
スピンドル
搬送ベルトタイプ
送り速度
切削送り速度 1〜10M/分
自動工具交換
最大工具径100 mm
次の空：150 mm
最大工具長 300 mm
CNCコントローラーとモーター
CNCコントローラ 三菱E70
スピンドルモーター 5.5/7.5キロワット
軸駆動タイミングプーリ 1: 2
クーラント
クーラントポンプ 1/6 HP
その他
潤滑ポンプ 75 W
空気と動力
空気源 6 kg / 平方メートル
電力 12 KVA
メーカーは、機械の性能を向上させるために、設計、仕様、制度などを変更する権利を留保します。仕様は予告なく変更されることがあります。
---
