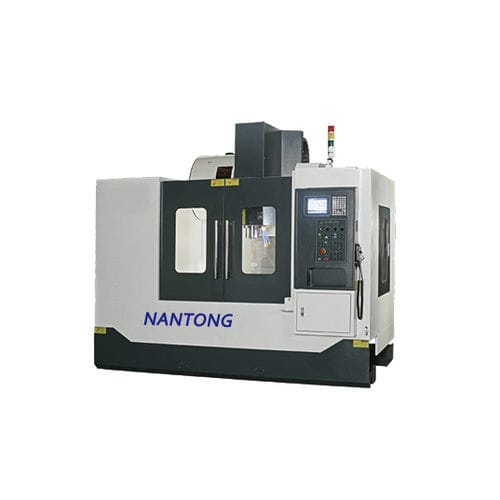

3軸マシニングセンタ YJ-VMC850縦型BT 40CAT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, CAT40
- ツールステーション数
- 24ツールステーション
- X軸移動距離
850 mm
(33.46 in)- Y軸移動距離
510 mm
(20.08 in)- Z軸移動距離
560 mm
(22.05 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
24,000 mm/min
(16 in/s)- Y軸の移動速度
24,000 mm/min
(16 in/s)- Z軸の移動速度
24,160 mm/min
(16 in/s)- 最大テーブル積載量
750 kg
(1,653 lb)- 最大ツール重量
6 kg
(13.2 lb)- 総重量
5,300 kg
(11,684.5 lb)- 全長
2,900 mm
(114.2 in)- 全幅
2,420 mm
(95.3 in)- 全高
2,850 mm
(112.2 in)
詳細
トラベル
スピンドル先端からデスクトップまで 140 ~ 700 (5.5 ~ 27.5 インチ) mm
スピンドル中心からシリンダーまで 575 (22.6 インチ) mm
テーブル
テーブルサイズ 1,000x500 (39.3x19.6 inches) mm
Tスロット（サイズ/数/最小） 18x5x100mm
スピンドル
トランスミッションギアヘッド
送り速度
切削送り速度 1 ~ 10 M / min
自動工具交換
最大工具径100 mm
次の空：150 mm
最大工具長 300 mm
CNCコントローラとモータ
CNCコントローラ 三菱 (* FANUC / SIEMENS / HEIDENHAIN)
シャフトモーター 2キロワット
クーラント
クーラントポンプ 0.75 HP
クーラントタンク容量 230 L
空気と動力
空気源 6 kg / 平方メートル
パワー 15 KVA
メーカーは、機械の性能を向上させるために、設計、仕様、制度などを変更する権利を留保します。仕様は予告なく変更されることがあります。
---
