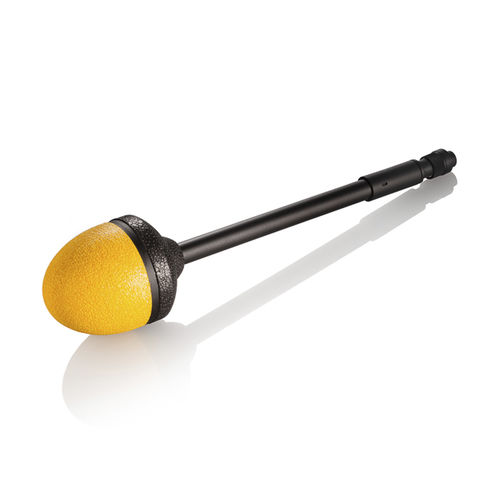

電磁場プローブ EF6092

等方向性通信用途モジュール式

NEW!あらゆる高周波アプリケーションに対応する高感度フィールドプローブ。 100 MHz - 60 GHz > フラットな周波数特性 > ダイオードセンサー > 等方的な特性 > 多点校正 > モジュラー方式、どのNBMベーシックユニットにも使用可能 仕様 周波数範囲100 MHz～60 GHz 測定範囲0.7～400V/m ダイナミックレンジ55 dB 寸法318 mm x 66 mm Ø 重量90g NBM-500シリーズによる100 MHz～60 GHzの電界測定 - 一般市民および職業上の電界暴露 - 広い周波数範囲と高いダイナミックレンジ - 等方性（非指向性）測定 プローブには、直交するように配置された3つのダイポールと検出ダイオードが搭載されています。ダイオードの電圧は、それぞれ空間成分のRMS値に対応しています。等方性の測定結果は、プローブ内での加算によって得られます。 応用例 このプローブは，100 MHzから60 GHzまでの電界を検出します。この周波数範囲は、移動体無線や衛星回線に至るまで、高周波通信のほぼ全範囲をカバーしています。直線性と感度に優れたこのプローブは、労働環境や一般社会における人間の安全限界値のチェックに適しています。 特性 プローブは、現場での使用に最適な機械的・電気的特性を持つように設計されています。プローブヘッドには発泡素材を採用し、センサーを効果的に保護するとともに、優れたRF特性を実現しています。また、検出素子の破壊限界は人間の安全限界値をはるかに超えているため、過負荷に対しても大きく保護されています。
