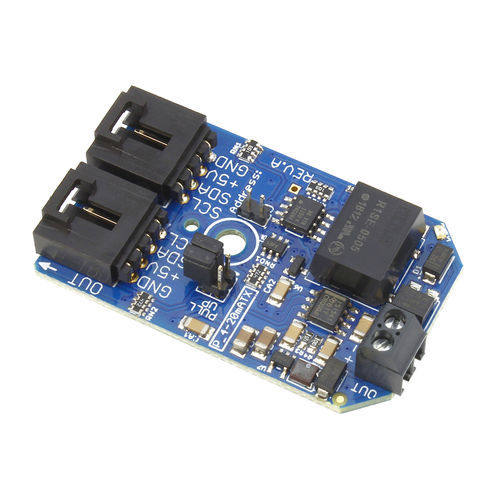

電流ループアナログ式信号変換機 PR33-49

4-20 mA

ハイライト - 12ビットDAC MCP4725 - クワッドチャネルデジタルアイソレータ - XTR115 4-20mA電流ループトランスミッタ - 1チャンネル2線式4-20mAトランスミッタ - オンボード12V絶縁電源（2線式トランスデューサーの電源として使用可能 - 1つのI2Cバスに2つのデバイスを搭載 - 産業用制御機器に最適 - 広いループ供給範囲 7.5V～36V - 2線式4-20mA電流ループトランスミッター - 低いスパンエラー - 低い非直線性誤差 この絶縁型4-20mA電流ループトランスミッターボードは、12ビットデジタル-アナログコンバータ（DAC）を使用して、I2Cデータを4-20mA出力に変換します。 この 1 つのチャネルの隔離された 4-20mA 送信機にまた外的な電源の必要性を除去する板で隔離された電源があります。この1チャンネル絶縁型4-20mA電流ループトランスミッタボードは、MCP4725デジタル-アナログコンバータに接続されたXTR115 4-20mA電流ループトランスミッタを使用します。また、このボードには4-20mAループに電力を供給する降圧電源が搭載されています。MCP4725は1つのアドレスジャンパーを持っており、1つのI2Cバスに2つのデバイスを同時に接続することができます。また、I2Cマルチプレクサを使用して、1つのバスに2つ以上のデバイスを接続することも可能です。 4-20mA カレントループトランスミッタ XTR1115 は、7.5V から 36V までの広いループ電源範囲を備えています。 この4-20mA電流ループトランスミッタは、オンボードのスクリューターミナルを備えており、簡単に接続することができます。また、外部基準電圧用のVref露出パッドを備えており、Vrefは2.5Vにプリセットされています。
