門型ポジショニングステージ E-SCAN series
リニアXY軸Z軸

門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸
門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸
門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸 - 画像 - 2
門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸 - 画像 - 3
門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸 - 画像 - 4
門型ポジショニングステージ - E-SCAN series - NATSU PRECISION TRADE LIMITED - リニア / XY軸 / Z軸 - 画像 - 5
お気に入りに追加する
商品比較に追加する


特徴

方向
リニア, XY軸, Z軸
タイプ
リニアモータ駆動
その他の特徴
精密, 標準, 門型
速度

200 mm/s, 1,000 mm/s

繰返し精度

1 µm, 3 µm

積載量

30 kg, 50 kg
(66.14 lb, 110.23 lb)

詳細

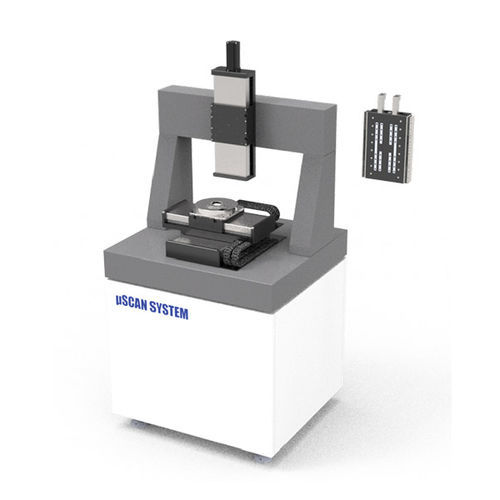

μSCANシリーズスキャニングシステムは、当社が最近発売した高性能統合システムです。全機械は高剛性の花崗岩をベースとし、高性能リニアモーターとサーボプラットフォームと協力し、主に高精度のスキャン、加工、テストなどの用途に使用されます。標準的なストロークパラメータを選択することで、短納期をサポートし、お客様の不慣れな組み合わせによる組み合わせ不良や、不慣れなデバッグによる性能不足を大幅に軽減します。 XY軸は、U1シリーズ高性能リニアモータプラットフォーム(ラビリンスシールは、良好な保護効果を持ち、摩耗部品やほこりがない)で構成されています。 R軸は高精度フラットDDモータ Z軸はU3シリーズ高精度サーボモータプラットフォーム(オプションでNFZ240高性能リニアモータプラットフォーム) 台座はジナンブルーやインディアンブラックなどの高性能石材を使用し、精度は0または00から選択可能 フレームと防振システムは、アプリケーションの要件に応じて選択することができます。 XYモーションシステムは、高速スタート・ストップ、連続チューニングアプリケーション(10kg荷重、2mmストロークモーション、チューニング<30ms(移動時間20ms、整定時間5~8ms))に対応するよう最適化されています。 1 高速スタート・ストップ動作は、ドライブ制御やパラメータ設定に高い要求があります。 2 最大速度はストロークサイズ、負荷、駆動制御システムに関係しますので、具体的な速度についてはメーカーにお問い合わせください。

---
