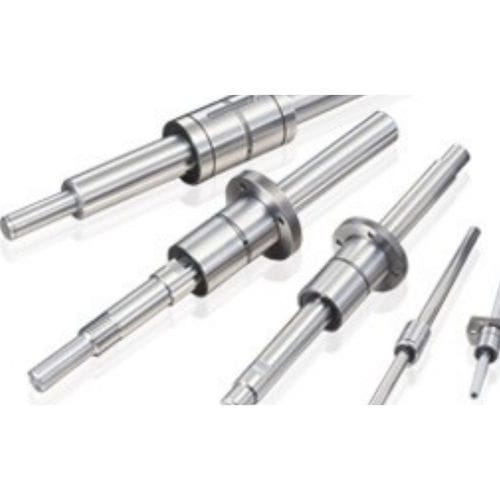

金属製シャフト SSP series

直線型ボール式溝トランスミッション用

NBボールスプラインは、ボールエレメントの循環運動を利用した直線運動機構で、荷重支持とトルク伝達を同時または単独で行うことができます。ロボットや搬送機器など、幅広い用途に使用できます。 NBボールスプラインは、ロボットや輸送用機器など、重荷重を支えつつスムーズにトルクを伝達する必要がある機械に幅広く使用されています。ナットやシャフトの形状など、さまざまなモデルを用意しています。 主な特徴一覧 NBボールスプラインは、軸とナットで構成されています。ボールスプラインのシャフトには、軌道溝が設けられています。ナット部は、外筒、保持器、サイドリング、ボールエレメントから構成されています。この構成は、次のような多くの利点を備えています。 -特殊設計のスプラインナットとシャフトにより、信頼性の高い滑らかな動きが得られる。 -ボールとの接触面積が大きく、軸とナットの半径が近いため、高負荷容量と長寿命を実現します。 -シャフトとボールエレメント間の有効接触角による正確な高トルク伝達能力 -高剛性、高位置決め精度を実現するために設定可能なアジャスタブルプリロードを採用 -バランスの良いコンパクトな外筒設計により、高速運動性能を実現 構成と用途 NBでは、様々な用途に対応するため、数種類のボールスプラインナットを製造しています。 -SSP/SSPS円筒型スプラインナット（キー溝付き、特殊キー付き -SSPM円筒形スプラインナット（キー溝なし、ロックプレート付き
