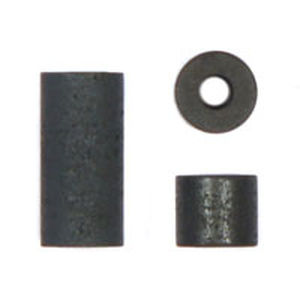

O タイプフェライト コア

トロイダル長方形タイプコモンモード EMI 用

フェライトビーズは、スプリアスフィードバックに起因する寄生振動による電子機器からのRF漏れを防止するために使用され、 干渉の抑制にも使用できます。 これらのコアから製造されたチョークは、vhfラジオおよびテレビ受信機、点火システム、電気モーター、および電子機器の供給リード線にアプリケーションを持っています。 リードにねじ込まれているフェライト・ビーズは、低周波数（50 Hz、400 Hz）での電圧降下はほとんどありませんが、istは初期の透過性と材料の損失により、高周波数（あるMHz）でのインピーダンスとして機能します。 損失は、透過性の緩やかな損失にもかかわらず、一般的に周波数とともに増加する。 この透過性の低下は、 通常の適用の上限よりも何倍も高い周波数で顕著になる。 周波数の関数としての損失の増加と透過性の低下は、ピークまたは共振点のない周波数対インピーダンスの特性を引き起こします。 ビーズを通るワイヤのインピーダンスは、ビーズの長さ または使用されるビーズの数に比例します。 または、数回の巻線を回転させると、より高いインピーダンスを生み出すことができます。 最大1フェライト・ビーズのインピーダンスの値は、20MHz～ 300MHzの周波数範囲で約20Ω～50Ωに計算します。
