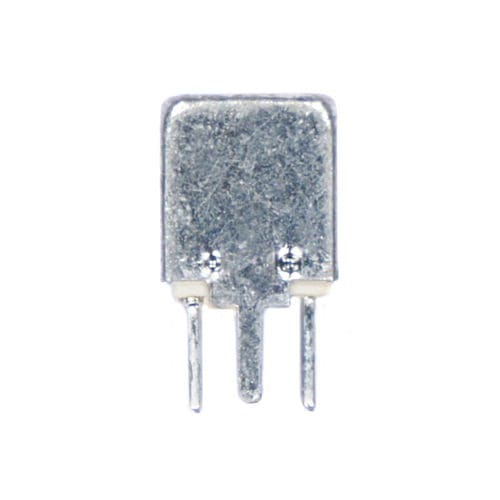

フィルタリングコイル

調節可能RFSMD

最も先進的な巻線方法を使用して、調整可能なRFコイルの範囲をさらに拡張しました。 0.1～200MHzの周波数範囲で、シンプルなコイル構造と複雑なコイル構造を製造しています。 タイプ7.1は、約15MHzまで最も適しています。より高い周波数では、 電気仕様と許容可能な高さに応じて、5.1、7.1 S、7.1 K、7.1 E、10.1タイプをお勧めします。 コイルタイプ7.1と10.1は、2.5ミリメートルグリッドのために配置されたピンを持っています, コイル7.1 Sと7.1 Kは、 2,25ミリメートルグリッドのために標準化されている間. 唯一のタイプ7.1および7.1 Sは、 2,25または2,5ミリメートルのグリッドのいずれかで製造することができます。 タイプ5.1は1,8mmのグリッドを有する。 簡単に認識するために、コイルはマルチデジタル番号またはカラーマーキングを印刷しています。 カタログに記載されていない電気的および機械的特性に関する詳細な情報は、製造図面および要求に応じて提供できるドキュメントに記載されています。
