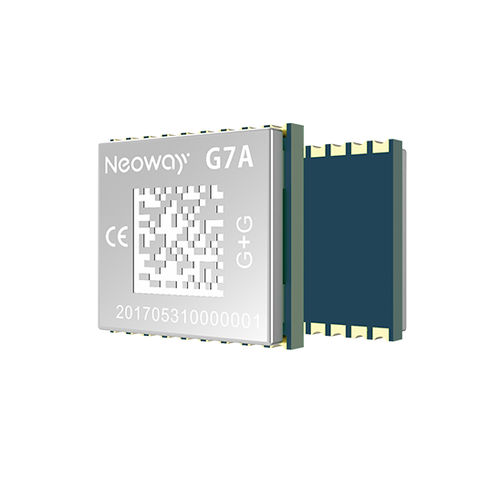

データトランスミッション用ワイヤレスモジュール G7A

組み込み式コンパクトGNSS

G7Aは、GPS L1、GLONASS L1、BDS B1をサポートするGNSSモジュールです。マルチ周波数および単一周波数測位をサポートしています。外形寸法はわずか10.6mm x 9.7mm x 2.2mmで、サイズ要件の厳しい産業用アプリケーションに最適です。SMTを容易にする18ピンLCCパッケージを採用しています。G7Aは、ベースバンドとRFを統合したユニファイド・チップセットを採用しています。車載、ポータブル、IoT端末向けの高感度、低消費電力、コスト効率の高い測位/ナビゲーション・ソリューションです。 組み込みLNAとSWA GAGANをサポート 小型 -40℃～85 周波数帯 - GPS L1/BDS L1/GLONASS L1 動作電圧 VBAT: 2.7 V to 3.6 V, Typ： 3.3 V VDD_IO: 2.7 V to 3.6 V, Typ： 3.3 V VBCKUP: 1.4 V to 3.6 V, Typ： 3.3 V 外形寸法 - 10.6 mm x 9.7 mm x 2.2 mm パッケージ - 18ピンLCC インターフェース UART x 1 1PPS x 1 RESERVED x 5 V_バックアップ 消費電力 キャプチャ：30 mA @ 3.3 V トラック28 mA @ 3.3 V スタンバイ：10 uA @ 3.3 V ESD VBAT: ±8 kV / ±15 kV GND: ±8 kV / ±15 kV ANT: ±8 kV / ±15 kV カバー：±8kV / ±15kV UART: ±2 kV / ±4 kV その他：±2kV / ±4kV 感度 コールドスタート捕捉: -148 dBm ホールドスタート捕捉：-156 dBm 再キャプチャ：-160 dBm トラック -162 dBm 動作温度-40℃～85 保存温度 - -50°C ～ 125°C
