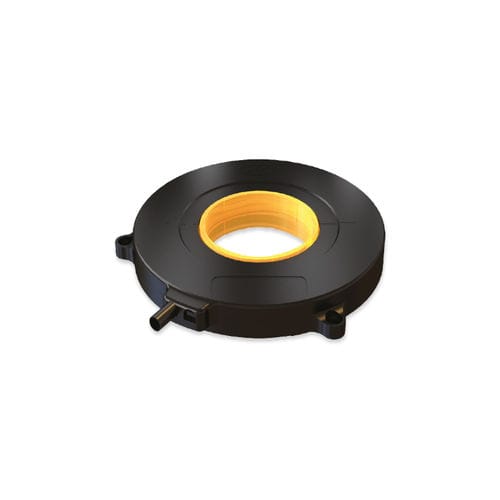

絶対ロータリエンコーダ DS-70

中空軸タイプシングルターン非接触式

特徴 軽量小型アブソリュートロータリーエンコーダ 中空フローティングシャフト ベアリングなどの接点がない 高精度 温度の極端な変化、衝撃に対して高い耐性を持っています。 EMI、RFI、磁場 絶対位置用デジタルインターフェース 一般的な ◌ アンギュラー解像度。19-21ビット ◌ 最大テストされた静的誤差: ±0.010°. ◌ 拡張精度静的誤差：±0.006 ◌ 最高動作速度：750rpm ◌ 測定範囲。無制限の回転 ◌ 電源オン - 最高動作速度: 3.3 RPM, <=20°/秒 ◌ 回転方向CW/CCW調整可能 デフォルトはエンコーダの下側から見て同じ方向 ◌ ビルドインテストBIT: オプション メカニカル ◌ 許容取付偏心量：±0.1mm ◌ 許容軸方向取付公差：±0.1mm ◌ ローターイナーシャ: 1,940 gr - mm². ◌ 総重量：49グラム ◌ 外側Ø/内側Ø/高さ: 70 / 30 / 10 mm ◌ 材質（ステーター、ローター）。アルテム™ポリマー / TRVX-50 電気 ◌ 電源電圧：5V±5 ◌ 消費電流180 mA ◌ 相互接続。シールドケーブル ◌ ケーブル長：1,500mm MAX ◌ インターフェイス。SSi / BiSS - C ◌ 信号待ち時間：～250μSec ◌ 出力コード。バイナリ ◌ シリアル出力。差動RS-422 ◌ 時計。差動RS-422 ◌ クロック周波数：0.5 ÷ 2.0 MHz ◌ 位置更新レート（最大）：30kHz 環境への取り組み ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ 動作温度範囲：-40°C～+85°C ◌ 保存温度：-50℃～+100 ◌ 相対湿度: 98% 結露なし ◌ 衝撃耐久性：100g×11ms ◌ 振動耐久性：20g 10～2000Hz ◌ 保護IP 40
