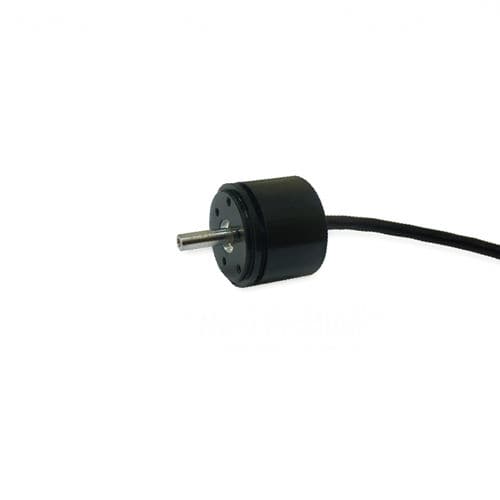

絶対ロータリエンコーダ DL-25シングルターン非接触式デジタル
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 機械的特性
- シングルターン, 非接触式
- 出力シグナル
- デジタル, BiSS-C, SSI
- 材質
- アルミニウム, ステンレススチール製
- 保護レベル
- 頑丈, 標準タイプ, 耐衝撃性, IP65, EMC
- 用途
- 工業用, 厳しい環境用, OEM用
- その他の特徴
- コンパクト, 高解像度, 超小型, 高精度, プログラム可能
- ハウジング径
4 mm
(0.16 in)- 長さ
25 mm
(0.984 in)
詳細
特徴
軽量小型アブソリュートロータリーエンコーダ
高精度
IP65
温度の極端な変化、衝撃に対して高い耐性を持っています。
EMI、RFI、磁場
絶対位置用デジタルインターフェース
一般的な
◌ アンギュラー解像度。17-19ビット
◌ 最大テストされた静的誤差: ±0.030°.
◌ 拡張精度静的誤差：±0.020
◌ 最高運転速度：1,500rpm
◌ 測定。シングルターン絶対位置
◌ 回転方向CW/CCW調整可能
デフォルトはエンコーダの下側から見て同じ方向
メカニカル
◌ 始動トルク30 x 10-4 N.m
◌ シャフトラジアル力(最大): 100 N
◌ 総重量：30グラム
◌ 外径/プロフィール/シャフト：25/24.3/4mm
◌ 材質（ケース、シャフト）。アルミ/ステンレス
電気
◌ 電源電圧：5V±5
◌ 消費電流：90 mA
◌ 相互接続。シールドケーブル
◌ ケーブル長：1,500mm MAX
◌ インターフェイス。SSi / BiSS - C
◌ 出力コード。バイナリ
◌ シリアル出力。差動RS-422
◌ 時計。差動RS-422
◌ クロック周波数：0.1 ÷ 5.0 MHz
◌ 位置更新レート(最大):35kHz
環境への取り組み
◌ EMC: IEC 6100-6-2, IEC 6100-6-4
◌ 動作温度範囲：-40°C～+85°C
◌ 保存温度：-50℃～+100
◌ 衝撃耐久性：100g×11ms
◌ 振動耐久性：20g 10～2000Hz
◌ 保護IP 65
---
