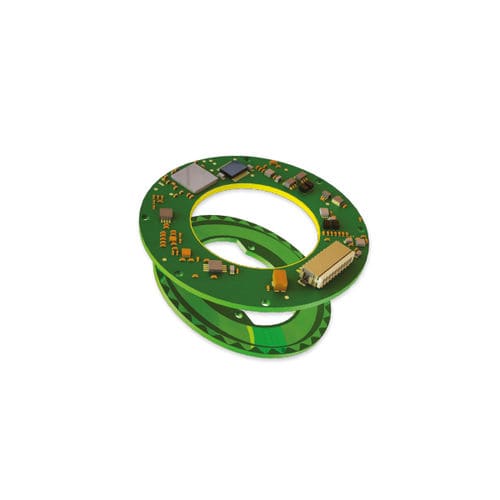

絶対ロータリエンコーダ VLX-60

中空軸タイプシングルターン非接触式

特徴 軽量小型アブソリュートロータリーエンコーダ 中空フローティングシャフト ベアリングなどの接点がない 高精度 EMI、RFI、磁界に対して高い耐性を持っています。 絶対位置用デジタルインターフェース 一般的な ◌ アンギュラー解像度。18-20ビット ◌ 最大テストされた静的誤差: ±0.015°. ◌ 拡張精度静的誤差：±0.010 ◌ 最高運転速度：4,000rpm ◌ 測定範囲。シングルターン、無制限 ◌ 回転方向CW/CCW調整可能 デフォルトはエンコーダの下側から見て同じ方向 メカニカル ◌ 許容取付偏心量：±0.1mm ◌ 許容軸方向取付公差：±0.1mm ◌ ローターイナーシャ: 1,930 gr - mm². ◌ 総重量：14グラム ◌ 外径/内径/プロファイル.60 / 25 / 8 mm ◌ 材質（ステーター、ローター）。FR4 ◌ 公称エアギャップ（ステータ、ロータ）：0.6 mm 電気 ◌ 電源電圧：5V±5 ◌ 消費電流：90 mA ◌ 相互接続（デフォルト）。コネクタ ◌ インターフェイス。SSi / BiSS ◌ 出力コード。バイナリ ◌ シリアル出力。差動RS-422 ◌ 時計。差動RS-422 ◌ クロック周波数：0.1 ÷ 5.0 MHz ◌ 位置更新レート35 kHz (オプション - 375 kHzまで) 環境への取り組み ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ 使用温度: -25°C ～ +65°C ◌ 保存温度：-40℃～＋100 ◌ 相対湿度: 98% 結露なし ◌ 衝撃耐久性：100g×11ms ◌ 振動耐久性：20g 10～2000Hz ◌ 保護IP 40
