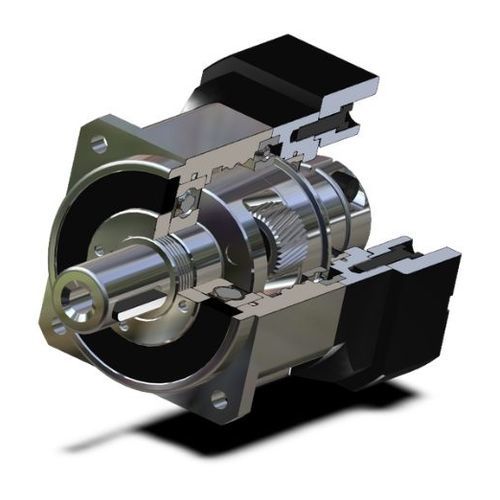

ヘリカルサーボギアボックス AB60同軸中実軸垂直出力軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 同軸
- 軸構成
- 中実軸, 垂直出力軸
- トルク
- 50 - 100 Nm, 20 - 50 Nm
- 構造の特徴
- コンパクト, フランジ取り付け, 超小型
- 段数
- 一段, 2段, 3段
- 性能
- 高精度, 低反発, 高性能, メンテナンスフリー, 高容量
- 応用
- サーボ モーター用, トランスミッション用, 機械用, マリン用, 自動装置用, 小歯車と平板歯車の駆動用, 医薬品用, 軸, 農業機械用, ステッピング モーター用, ロボット工学用, 産業用, 工作機械用, 切断機用
- その他の特徴
- 高品質, 複合機, ダブル, オーダーメイド, IP65
- バックラッシュ
最大: 0.15 °
最少: 0.05 °
- -Not Tr-
最大: 320 unit
最少: 3 unit
詳細
ABシリーズは、高精度な遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。このシリーズは、高速回転時に最高のパフォーマンスを発揮するために特別に開発されました。また、ヘリカルティースを採用することで、均質な同期性と静かな動作音を実現しています。
静かでパワフル
高出力トルク
普遍的な取り付け位置
モーターの取り付けが簡単
永久潤滑
ヘリカルギア
高精度
フレームサイズ - 42mm, 60mm, 90mm, 115mm, 142mm, 180mm, 220mm
出力トルク - 14Nm-2567Nm
レシオ1段 - 3,4,5,6,7,8,9,10
レシオ2段目 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分
バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミン
バックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分
---
