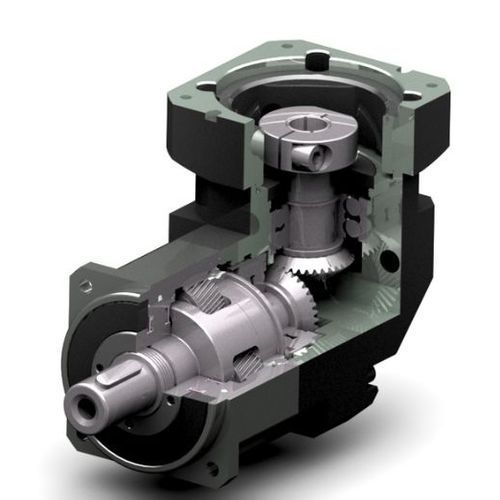

直交軸サーボギアボックス ABR60傘歯車ヘリカル中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 傘歯車, ヘリカル
- 軸方向
- 直交軸
- 軸構成
- 中実軸, 垂直出力軸
- トルク
- 50 - 100 Nm
- 構造の特徴
- コンパクト, モジュール式, フランジ取り付け, 超小型
- 段数
- 一段, 2段, 3段
- 性能
- 精密, 低反発, 高性能, メンテナンスフリー, ハイトルク, 高硬度, 静音, 高効率, 高速, 高荷重用
- 応用
- コンベア用, サーボ モーター用, 農業機械用, トランスミッション用, 機械用, 機械用, 梱包機用, 業務用, マリン用, 軸, 車両用, ステッピング モーター用, 自動装置用, 医薬品用, 小歯車と平板歯車の駆動用, ロボット工学用, 産業用, 工作機械用, DCエンジン用, 切断機用
- その他の特徴
- 堅牢, 高品質, IP65, オーダーメイド, ダブル
- バックラッシュ
最少: 0.05 °
最大: 0.15 °
- -Not Tr-
最少: 3 unit
最大: 320 unit
詳細
ABRシリーズは、高精度の遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。ABRシリーズは、モーターとギアボックスの組み合わせにおいて、直角方向に省スペースで設置できるように特別に開発されたインテリジェントアングルソリューションです。ABRシリーズは、高精度な遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。
静かでパワフル
高出力トルク
普遍的な取り付け位置
モーターの取り付けが簡単
永久潤滑
ヘリカルギア
高精度
フレームサイズ - 42mm, 60mm, 90mm, 115mm, 142mm, 180mm, 220mm
出力トルク - 14Nm-2567Nm
レシオ1ステージ - 3,4,5,6,7,8,9,10
レシオ2段目 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段階：P1<7アーク分 P2<9アーク分
バックラッシュ2ステージ：P1<11アーク・ミン P2<13アーク・ミン
バックラッシュ3ステージ：P1<14 arc-min P2<16 arc-min
---
