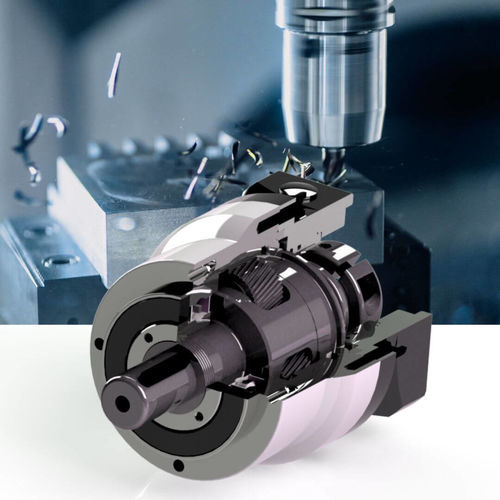

ヘリカルサーボギアボックス AE70同軸中実軸垂直出力軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 同軸
- 軸構成
- 中実軸, 垂直出力軸
- トルク
- 50 - 100 Nm, 20 - 50 Nm
- 構造の特徴
- コンパクト, モジュール式, フランジ取り付け, 超小型
- 段数
- 一段, 2段, 3段
- 性能
- 高精度, 低反発, 高性能, メンテナンスフリー, ハイトルク, 高硬度, 静音, 高効率, 高速, 高荷重用
- 応用
- サーボ モーター用, トランスミッション用, 機械用, 医薬品用, ステッピング モーター用, 機械用, 梱包機用, 業務用, コンベア用, 軸, マリン用, 農業機械用, 車両用, 自動装置用, 小歯車と平板歯車の駆動用, ロボット工学用, 産業用, 工作機械用, DCエンジン用, 切断機用
- その他の特徴
- 複合機, 高品質, 堅牢, ダブル, オーダーメイド, IP65
- バックラッシュ
最大: 0.15 °
最少: 0.05 °
- -Not Tr-
最大: 320 unit
最少: 3 unit
詳細
AEシリーズは、高精度な遊星ギアボックスと効率的なベアリング技術の理想的な組み合わせです。高速回転時に最高の性能を発揮するために特別に開発されました。また、ヘリカルティースを採用することで、均質な同期性と静かな動作音を実現しています。
静かでパワフル
高出力トルク
永久潤滑
ヘリカルギア
高精度
フレームサイズ - 50mm, 70mm, 90mm, 120mm, 155mm, 205mm, 235mm
出力トルク - 14Nm-2567Nm
レシオ1段 - 3,4,5,6,7,8,9,10
レシオ2段目 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分
バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミン
バックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分
---
