- Newstart Planetary Gear Boxes Co.,Ltd.

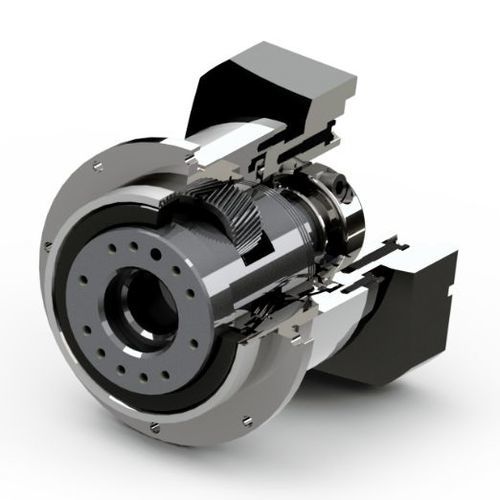

ヘリカル歯車減速機 AD64同軸200 - 500 Nm100 - 200 Nm
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ヘリカル
- 軸方向
- 同軸
- トルク
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm, 10 - 20 Nm, 2 - 5 kNm
- 構造の特徴
- コンパクト
- 性能
- 静音, 高精度, 低反発, ハイトルク, メンテナンスフリー, 重荷重用, 高出力
- 応用
- 器具用, 業務用, マリン用, 鉱物応用, サーボ モーター用, 食品用機械用, 鉄道車両用, ロボット工学用, ローダー用
- その他の特徴
- メカニカルトランスミッション
- 回転速度
最大: 6,000 rpm
(37,699.11 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
ADシリーズは、コンパクトなフランジ出力軸を持つ遊星ギアボックスです。3分の1以上の省スペースで、従来の5倍のねじり剛性を実現しています。また、標準化されたフランジインターフェースを採用しているため、特に取り付けが容易です。内蔵されたダボ穴により、取り付け時の安全性を高めています。
フレームサイズ - 64mm、75mm、100mm、140mm、200mm、255mm、285mm
出力トルク - 42Nm-4702Nm
レシオ1ステージ - 3,4,5,6,7,8,9,10
レシオ2段 - 12,15,16,20,25,28,30,35,40,45,50
レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512
バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分
バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミン
バックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分
---
