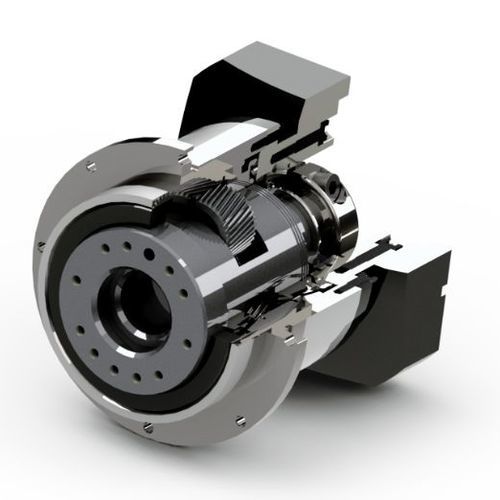

ヘリカル歯車減速機 AD90
同軸長距離200 - 500 Nm

お気に入りに追加する

商品比較に追加する

Newstart Planetary Gear Boxes Co.,Ltd.のサイトについての詳しい情報

特徴

タイプ

ヘリカル

軸方向

同軸

軸構成

長距離

トルク

200 - 500 Nm, 100 - 200 Nm

設置

フランジ取付形

構造の特徴

コンパクト, フランジ取り付け

段数

多段

性能

低反発, 静音, 高効率, 高精度, 高性能, ハイトルク, メンテナンスフリー, 高速, 重荷重用, 高出力, 高硬度

応用

トランスミッション用, 業務用, マリン用, 鉱物応用, サーボモーター用, タイヤ用

その他の特徴

高品質

回転速度

最大: 4,000 rpm
(25,132.74 rad.min-1)

2,000 rpm
(12,566.37 rad.min-1)

最少: 500 rpm
(3,141.59 rad.min-1)

出力

最大: 1,000 W
(1.36 hp)

750,000 W
(1,019.72 hp)

最少: 250 W
(0.34 hp)

詳細

ADシリーズは、コンパクトなフランジ出力軸を持つ遊星ギアボックスです。3分の1以上の省スペースで、従来の5倍のねじり剛性を実現しています。また、標準化されたフランジインターフェースを採用しているため、特に取り付けが容易です。内蔵されたダボ穴により、取り付け時の安全性を高めています。フレームサイズ - 64mm、75mm、100mm、140mm、200mm、255mm、285mm 出力トルク - 42Nm-4702Nm レシオ1ステージ - 3,4,5,6,7,8,9,10 レシオ2段 - 12,15,16,20,25,28,30,35,40,45,50 レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512 バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミンバックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分

---
