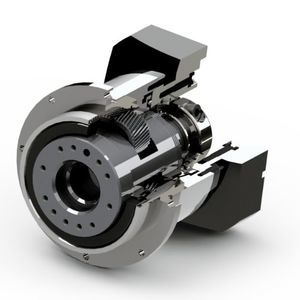

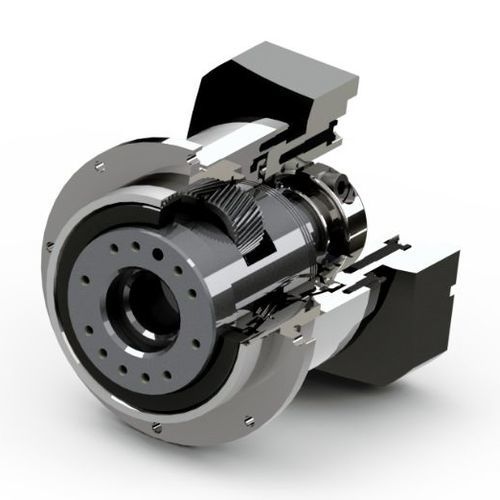

ヘリカル歯車減速機 AD110
同軸長距離500 - 1000 Nm

お気に入りに追加する

商品比較に追加する

Newstart Planetary Gear Boxes Co.,Ltd.のサイトについての詳しい情報

特徴

タイプ

ヘリカル

軸方向

同軸

軸構成

長距離

トルク

500 - 1000 Nm

構造の特徴

コンパクト, フランジ取り付け

段数

一段, 多段

性能

静音, 精密, 低反発, 高性能, ハイトルク, メンテナンスフリー, 高速, 高荷重用, 高出力, 高硬度

応用

業務用, 化学産業用, 自動装置用, コンベア用, 石油化学工業用, 無人搬送車, 梱包機用, 食品用機械用, 切断機用

回転速度

最大: 4,000 rpm
(25,132.74 rad.min-1)

3,000 rpm
(18,849.56 rad.min-1)

最少: 50 rpm
(314.16 rad.min-1)

出力

最大: 2,000 W
(2.72 hp)

1,500 W
(2.04 hp)

最少: 250 W
(0.34 hp)

詳細

ADシリーズは、コンパクトなフランジ出力軸を持つ遊星ギアボックスです。3分の1以上の省スペースで、従来の5倍のねじり剛性を実現しています。また、標準化されたフランジインターフェースを採用しているため、特に取り付けが容易です。内蔵されたダボ穴により、取り付け時の安全性を高めています。フレームサイズ - 64mm、75mm、100mm、140mm、200mm、255mm、285mm 出力トルク - 42Nm-4702Nm レシオ1ステージ - 3,4,5,6,7,8,9,10 レシオ2段 - 12,15,16,20,25,28,30,35,40,45,50 レシオ3段 48,60,75,80,100,120,125,180,200,256,320,512 バックラッシュ1段目：P0<2アーク分 P1<3アーク分 P2<5アーク分バックラッシュ2段階：P0<3アーク・ミン P1<5アーク・ミン P2<7アーク・ミンバックラッシュ3段 P0<5アーク分 P1<7アーク分 P2<9アーク分

---
